08 Catenària


Grup: Sistemes Tramviaris · Número elements: 6


Sistema de suspensió dels cables que constitueixen la línia aèria d'alimentació del tramvia, disposada de manera que el fil de contacte resti en tots els seus punts a una determinada altura sobre la via.


001 Seccionadors

Identificador: 08001 | Codi: SEC | Geometria: PUNT

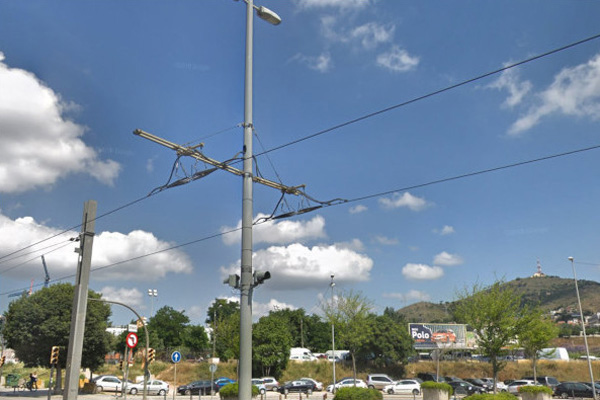

Element que permet l'aïllar una o vàries seccions elèctriques. Els seccionadors són utilitzats per seccionar diferents trams de catenària, ja sigui en cas d'incidència o per necessitats de manteniment.


080011


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
SUBSECCIO_1 Indica el nom de la secció elèctrica inicial separada pel seccionador. [String (200)]
SUBSECCIO_2 Indica el nom de la secció elèctrica final separada pel seccionador. [String (20)]
TIPUS Fa referència als diferents tipus d'aïlladors de secció. L'atribut ha de tenir un dels següents valors:
  • IAT: Interruptor d'Aïllament Telecomandat.
  • DAT: Disjuntor d'Aïllament Telecomandat.
  • SAT: Seccionador d'Aïllament Telecomandat.
[String (20)]

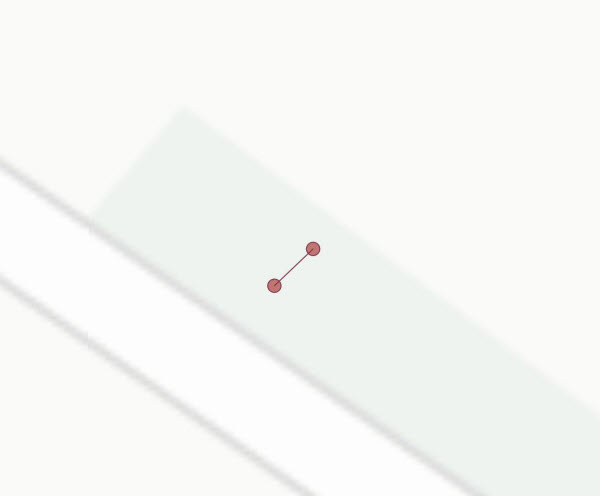

Representació GIS:


080012

Nom capa element: Catenaria-seccionadors
Nom taula DB: atmgis_08_seccionadors
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'seccionador.svg', size: '2', weight: '0.4', color: '#813753', fillcolor: '#c1766f']



002 LAC

Identificador: 08002 | Codi: FDC | Geometria: LÍNIA


Línia aèria de contacte (LAC). Són els fils conductors des dels quals els tramvies capten l'energia elèctrica necessària, per mitjà del pantògraf embarcat. La seva tensió nominal és 750Vcc.


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
SECCIO Conté la codificació de la secció elèctrica en la que es troba el fil de contacte. [String (20)]
SUBSECCIO Conté la codificació de la subsecció elèctrica en la que es troba el fil de contacte. [String (20)]

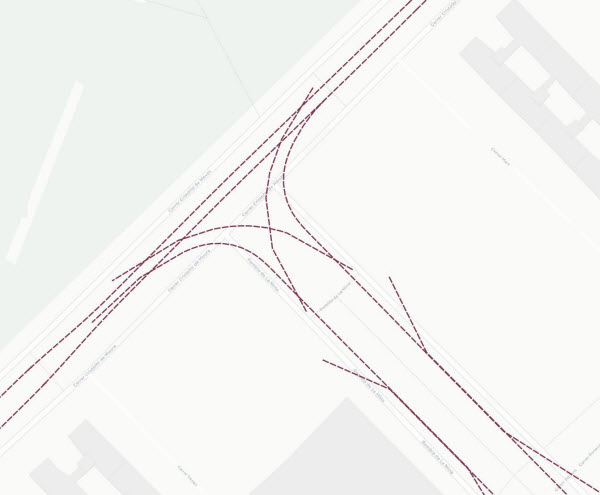

Representació GIS:


080021

Nom capa element: Catenaria-fil de contacte
Nom taula DB: atmgis_08_lac
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.5', dasharray: '3 1', color: '#813753']



003 Pals

Identificador: 08003 | Codi: PCT | Geometria: PUNT

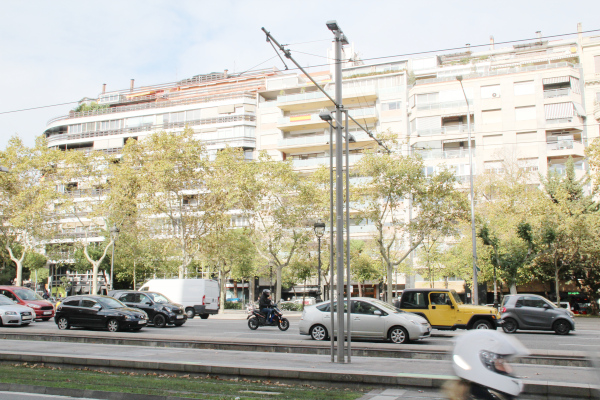

Pals de catenària. Els pals, de diferent secció i alçada segons les necessitats, van fixats al sòl mitjançant massissos de formigó i acullen els elements de sustentació de la línia d'aèria de contacte. Ocasionalment i amb l'objectiu de minimitzar el nombre d'elements verticals de la via pública, també poden portar enllumenat.


080031


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS_PAL Indica el model de pal de catenària. L'atribut ha de tenir un dels següents valors:
  • 1: Tipus de pal. Veure
  • 10: Tipus de pal. Veure
  • 1R: Tipus de pal. Veure
  • 2: Tipus de pal. Veure
  • 2E: Tipus de pal. Veure
  • 2E DIAM 260: Tipus de pal. Veure
  • 3: Tipus de pal. Veure
  • 3b: Tipus de pal. Veure
  • 4: Tipus de pal. Veure
  • 4-10: Tipus de pal. Veure
  • 4-9: Tipus de pal. Veure
  • 4A: Tipus de pal. Veure
  • 4A10: Tipus de pal. Veure
  • 4Abis: Tipus de pal. Veure
  • 4AE: Tipus de pal. Veure
  • 4bis: Tipus de pal. Veure
  • 4E: Tipus de pal. Veure
  • 4E': Tipus de pal. Veure
  • 4R: Tipus de pal. Veure
  • 5.1: Tipus de pal. Veure
  • 5.2: Tipus de pal. Veure
  • 6: Tipus de pal. Veure
  • 6E: Tipus de pal. Veure
  • 6R: Tipus de pal. Veure
  • 7: Tipus de pal. Veure
  • 8: Tipus de pal. Veure
  • 8bis: Tipus de pal. Veure
  • 9: Tipus de pal. Veure
  • HEB 200 ANCORATGE 1: Tipus de pal. Veure
  • HEB 200 S-55: Tipus de pal. Veure
  • HEB 200 S-57: Tipus de pal. Veure
  • HEB 320: Tipus de pal. Veure
  • IMPU: Tipus de pal. Veure
  • PRIM: Tipus de pal. Veure
  • HEB 200: Tipus de pal. Veure
  • HEB 220: Tipus de pal.
  • HEB 280: Tipus de pal.
  • HEB 300: Tipus de pal. Veure
  • A4/4R: Tipus de pal. Veure
  • HEB 300 TIPUS 5: Tipus de pal. Veure
  • HEB 300 TIPUS 5A: Tipus de pal. Veure
[String (25)]
NUMERO Fa referència a la numeració interna del pal. [String (10)]
TIPUS_SUSTENTACIO Conté el tipus de sustentació del pal. La sustentació pot ser de tipus mènsula, pòrtic o tensors. L'atribut ha de tenir un dels següents valors:

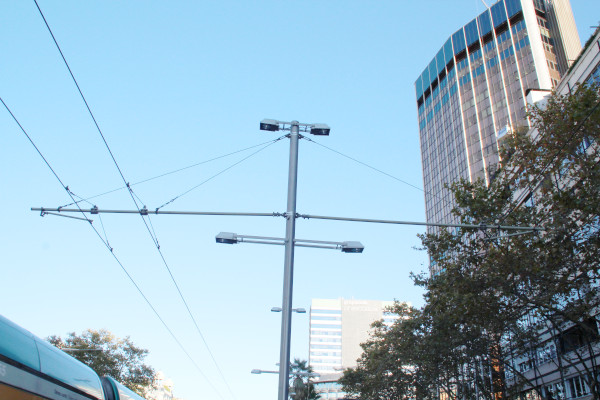

  • Mensula: Indica que la sustentació de la que disposa el pal és de tipus mènsula. Veure

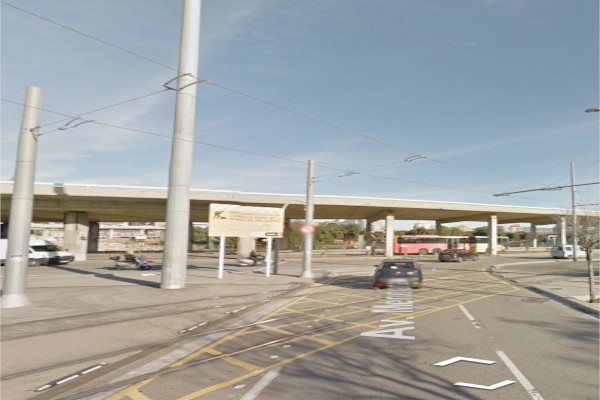

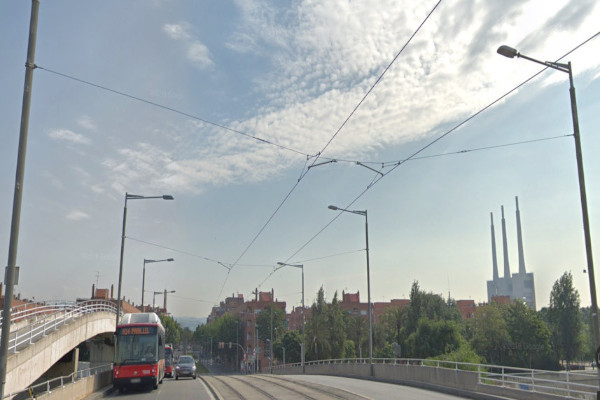

  • Portic: Indica que la sustentació de la que disposa el pal és de tipus pòrtic. Veure
  • Tibant: Indica que la sustentació de la que disposa el pal és de tipus tibant. Veure
  • Mensula-Portic:
  • Mensula-Portic-Tibant:
  • Mensula-Tibant:
  • Portic-Tibant:
 [String (30)]
ALCADA_LAC_V1 Es refereix a l'alçada que pren el fil de contacte a la Via 1. [Real (3)]
ALCADA_LAC_V2 Es refereix a l'alçada que pren el fil de contacte a la Via 2. [Real (3)]
TIPUS_FONAMENT Indica el tipus de fonamentació del pal. [String (20)]
DOCUMENT_ FONAMENT Document PDF amb la informació del massis o fonament. [String (100)]

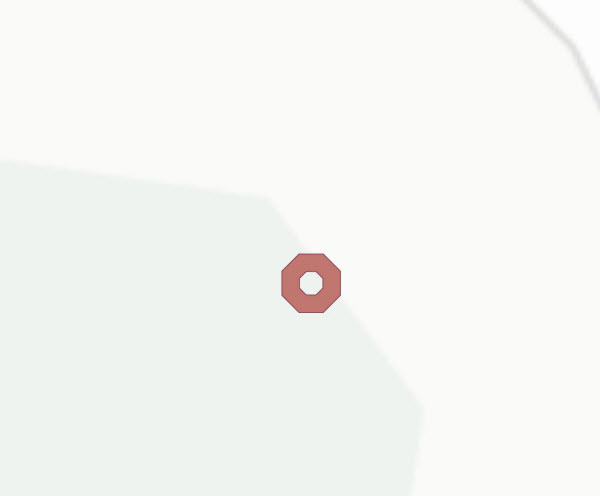

Representació GIS:


080032

Nom capa element: Catenaria-pals
Nom taula DB: atmgis_08_pals
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'pal.svg', size: '3', weight: '0.3', color: '#813753', fillcolor: '#c1766f']



004 Subjeccions

Identificador: 08004 | Codi: SBJ | Geometria: PUNT

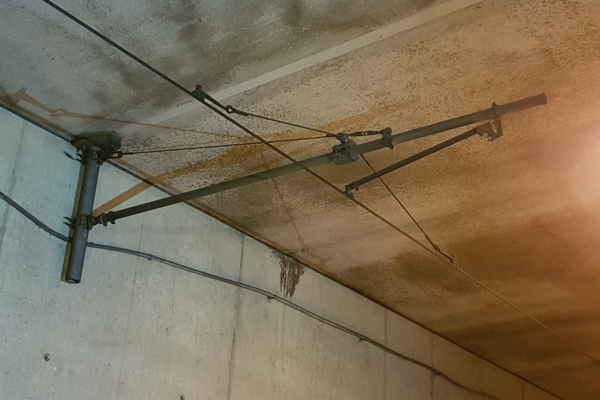

Elements de subjecció de la LAC en casos singulars. Elements que permeten la subjecció de la línia aèria de contacte en casos d'alçada lliure insuficient, com passos inferiors.


080041


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
NUMERO  Fa referència a la numeració interna de la subjecció. [Integer (3)]
TIPUS_SUBJECCIONS Indica amb quin tipus de subjecció compta la catenària. [String (50)]
ALCADA_LAC_V1 Es refereix a l'alçada que pren el fil de contacte a la Via 1. [Real (3)]
ALCADA_LAC_V2  Es refereix a l'alçada que pren el fil de contacte a la Via 2. [Real (3)]

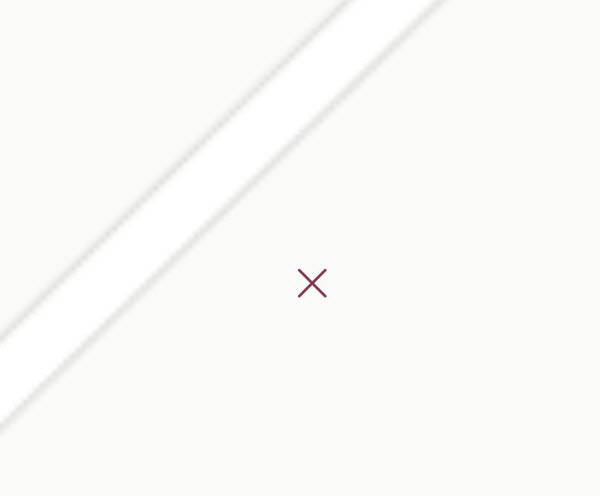

Representació GIS:


080042

Nom capa element: Catenaria-subjeccions
Nom taula DB: atmgis_08_subjeccions
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'subjeccions.svg', size: '1', weight: '1', color: '#813753']



005 Pòrtics

Identificador: 08005 | Codi: POR | Geometria: LÍNIA

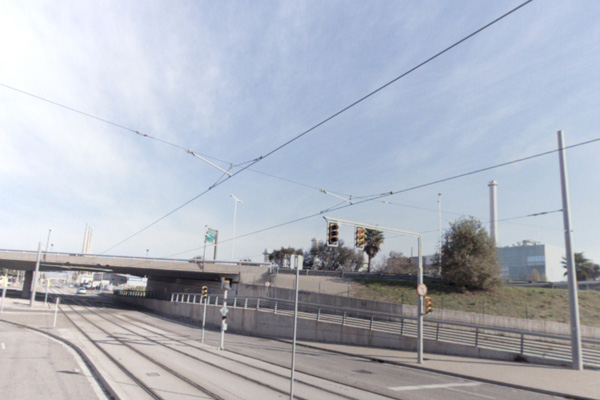

Element de sustentació de la LAC que permet cobrir grans llums. Els pòrtics són elements que, mitjançant l'estesa de cable no electrificat entre pals, sustenten la línia aèria de contacte deixant un àmbit diàfan i lliure d'obstacles.


080051


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]

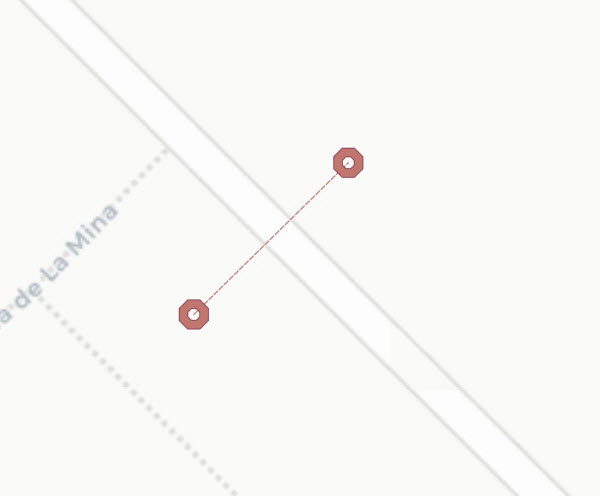

Representació GIS:


080052

Nom capa element: Catenaria-pòrtics
Nom taula DB: atmgis_08_portics
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.45', dasharray: '3 1', color: '#c1766f']



006 Tensors

Identificador: 08006 | Codi: TIV | Geometria: LÍNIA

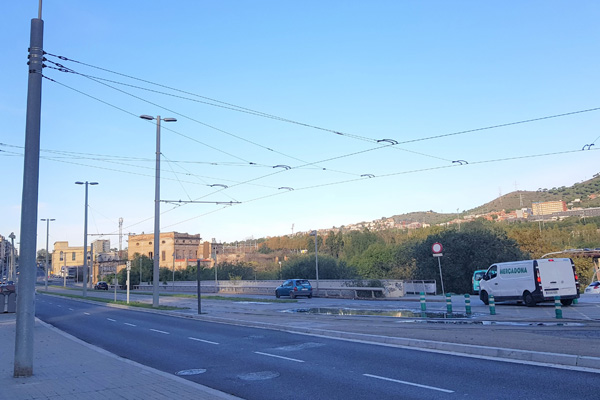

Cablejat no electrificat que tensa el fil de contacte. Cablejat no electrificat que tensa la catenària per tal que aquesta segueixi el traçat correcte.


080061

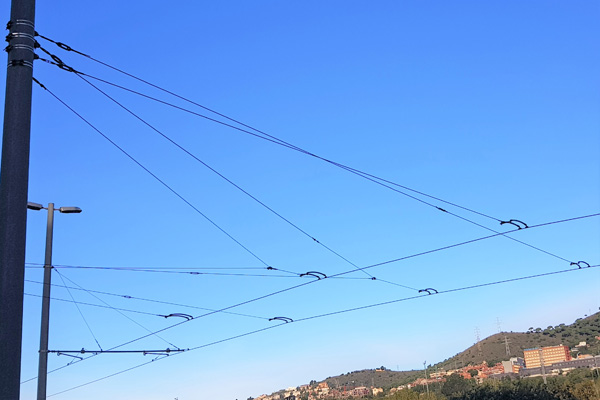

Foto de detall:

080062


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]

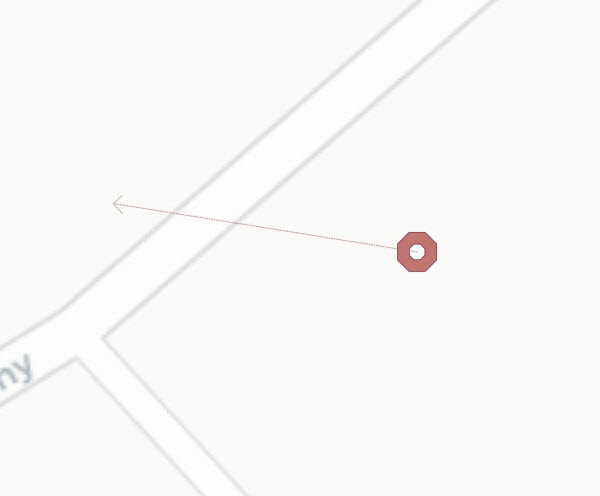

Representació GIS:


080063

Nom capa element: Catenaria-tensors
Nom taula DB: atmgis_08_tensors
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: '2 1', color: '#c1766f']
