06 Drenatge


Grup: Obra Civil · Número elements: 7


El drenatge és el sistema que elimina l'aigua excedent del reg o la pluja, desviant-la cap a la xarxa de col·lectors.


001 Pericons

Identificador: 06001 | Codi: ARD | Geometria: PUNT

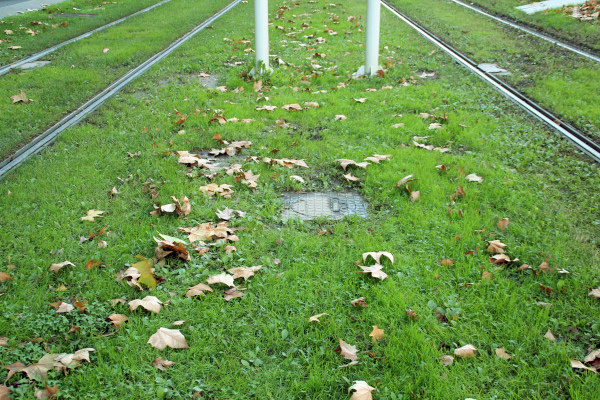

Pericó del sistema de drenatge. Un pericó és una caixa d'obra o prefabricada utilitzada per rebre, enllaçar i distribuir canalitzacions o conductes subterranis. Solen estar enterrats i tenen una tapa a la part superior per a poder accedir-hi i procedir al seu registre o netejar el seu interior.


060011

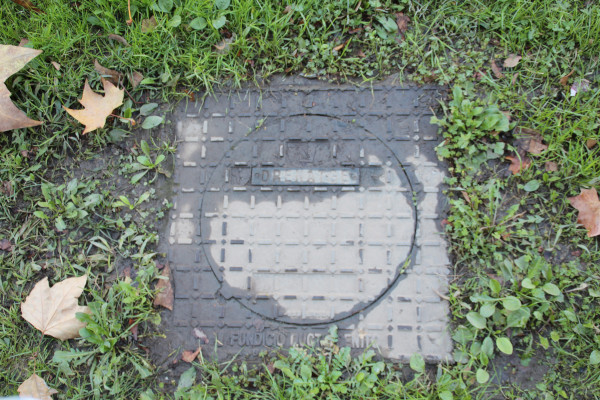

Foto de detall:

060012


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Indica el tipus i les dimensions del pericó de drenatge . L'atribut ha de tenir un dels següents valors:
  • 20x20: Indica que es tracta d'un pericó de drenatge de tipus 20x20.
  • 60x60: Indica que es tracta d'un pericó de drenatge de tipus 60x60.
  • D160: Indica que es tracta d'un pericó de drenatge de tipus D160.
  • Desguas 400: Indica que es tracta d'un pericó de drenatge de tipus desguàs 400.
[String (20)]

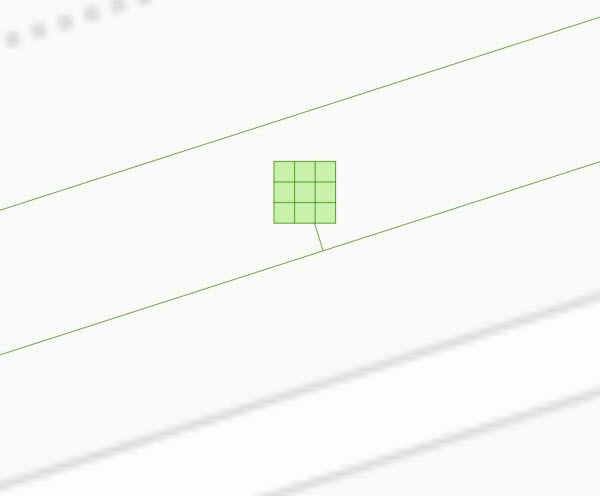

Representació GIS:


060013

Nom capa element: Drenatge_pericons
Nom taula DB: atmgis_06_pericons
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'perico.svg', size: '2.5', weight: '0.3', color: '#398404', fillcolor: '#c8f2ab']

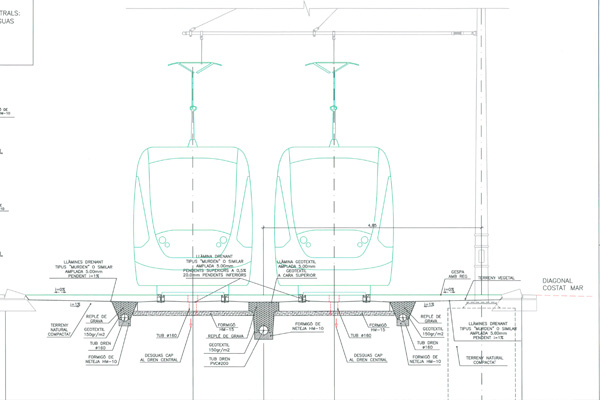

002 Drenatges centrals i laterals

Identificador: 06002 | Codi: DRE | Geometria: LÍNIA


Drenatges centrals i laterals. Els drenatges centrals i laterals de la plataforma són un tubs de PVC enterrats que recullen l'aigua excedent acumulada a la plataforma del tramvia.


060021


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Indica la tipologia del drenatge. Pot ser central o lateral. L'atribut ha de tenir un dels següents valors:
  • Central: Defineix que es tracta d'un drenatge central.
  • Lateral: Defineix que es tracta d'un drenatge lateral.
  • Col·lector: Defineix que es tracta d'un drenatge de col·lector.
[String (20)]
DIAMETRE Indica el diàmetre del tub en mm. L'atribut ha de tenir un dels següents valors:
  • DN 90: Defineix que el diàmetre del tub de drenatge és de 90 mm.
  • DN 110: Defineix que el diàmetre del tub de drenatge és de 110 mm.
  • DN 160: Defineix que el diàmetre del tub de drenatge és de 160 mm.
  • DN 200: Defineix que el diàmetre del tub de drenatge és de 200 mm.
[String (10)]

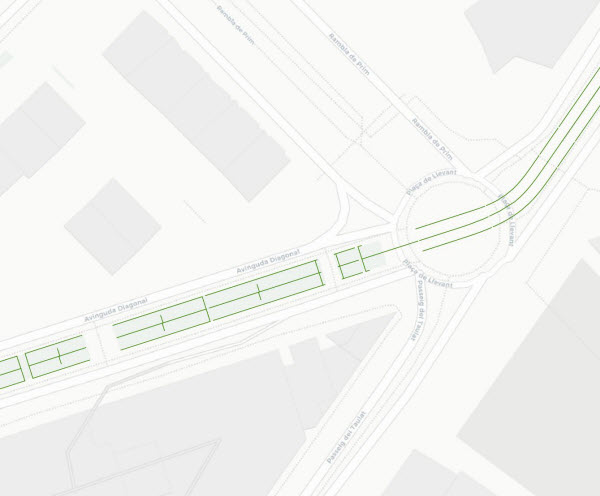

Representació GIS:


060022

Nom capa element: Drenatge_lat_cen
Nom taula DB: atmgis_06_drenatges_centrals_i_laterals
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.26', dasharray: 'continua', color: '#398404']



003 Reixa

Identificador: 06003 | Codi: REI | Geometria: POLÍGON

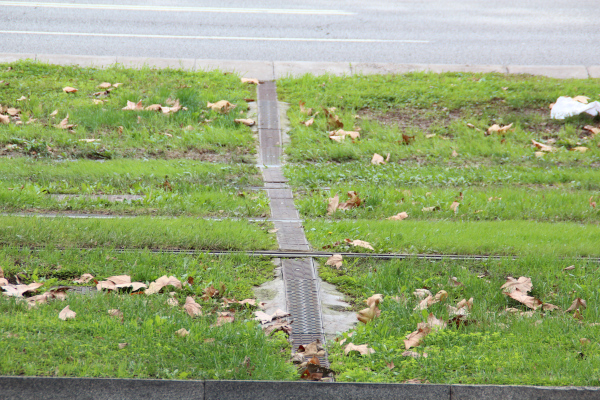

Reixa de drenatge. Reixa, generalment metàl·lica, que recull l'excés d'aigua de la superfície de la plataforma per portar-la als tubs de drenatge enterrats.


060031


Foto de detall:

060032


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
MIDES Indica les mides de les reixes de drenatge. Unitats en metres. [String (15)]
TIPUS Fa referència a la tipologia de la reixa de drenatge. Aquesta pot ser transversal o longitudinal. L'atribut ha de tenir un dels següents valors:
  • Transversal: Defineix que la reixa de drenatge és de tipus transversal. Veure
  • Longitudinal: Defineix que la reixa de drenatge és de tipus longitudinal.
[String (20)]

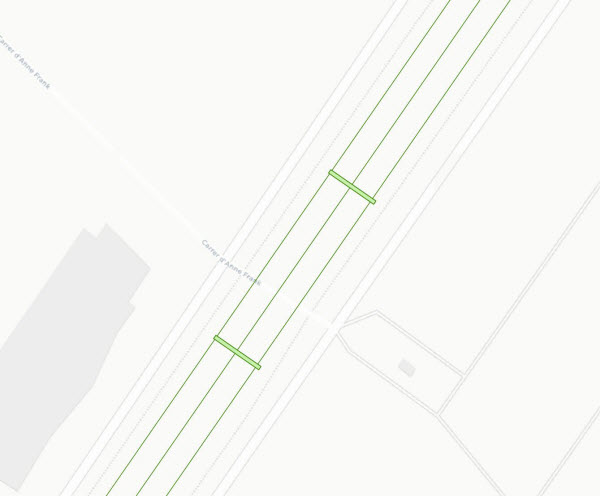

Representació GIS:


060033

Nom capa element: Drenatge_reixa
Nom taula DB: atmgis_06_reixa
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#398404', fillcolor: '#c8f2ab', fillstyle: 'solid']



004 Tubs de desguàs

Identificador: 06004 | Codi: TUD | Geometria: LÍNIA

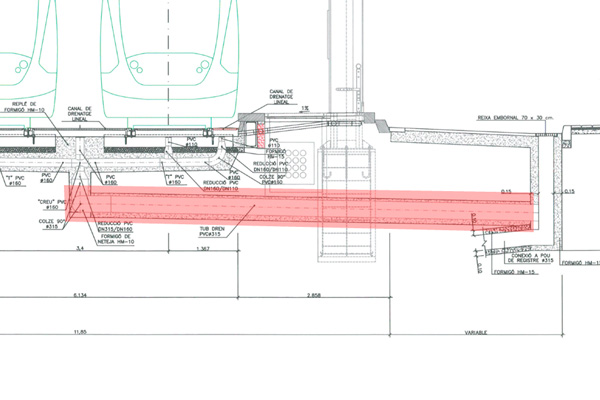

Tubs de PVC per a la sortida del drenatge. Tubs de PVC que connecten els drenatges de la plataforma amb la xarxa de col·lectors municipal/metropolitana.


060041


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Indica la tipologia de tub que forma el tub de sortida de drenatge. Per exemple: D200, PVC135, … [String (20)]

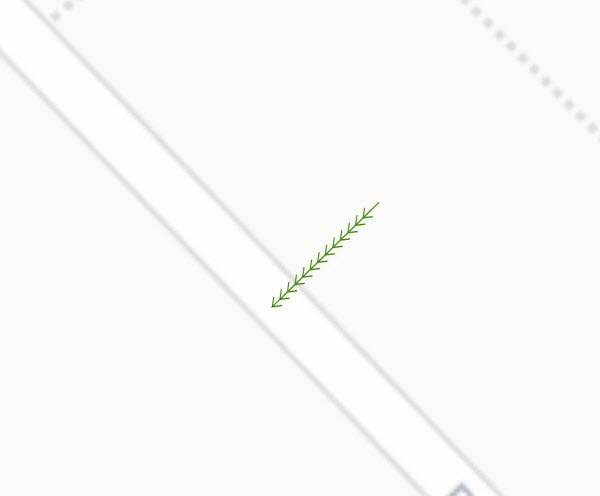

Representació GIS:


060042

Nom capa element: Drenatge_sortida
Nom taula DB: atmgis_06_tubs_de_desguas
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'fletxa.svg', size: '1.5', weight: '0.4', dasharray: '4 4', color: '#398404']



005 Embornals de plataforma

Identificador: 06005 | Codi: EMB | Geometria: PUNT

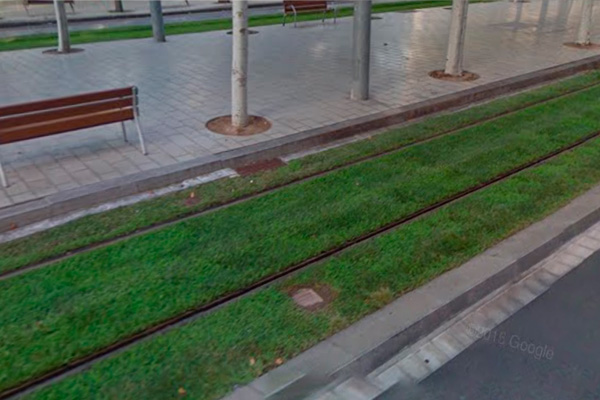

Embornals situats a la plataforma del tramvia. Els embornals són forats de desguàs practicat a un costat de la plataforma, generalment vora les vorades que la delimiten.


060051


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]

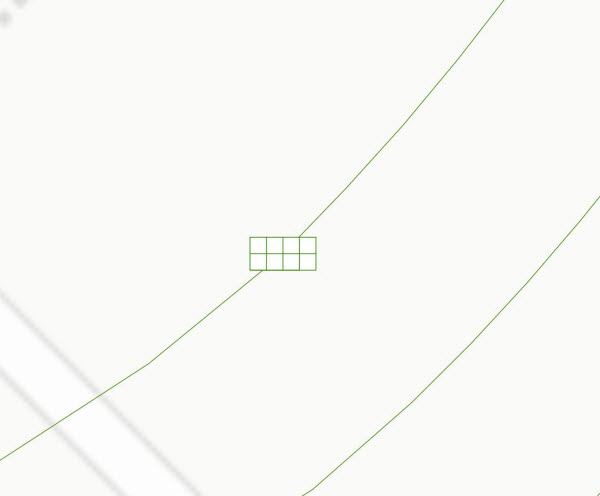

Representació GIS:


060052

Nom capa element: Drenatge_embornals
Nom taula DB: atmgis_06_embornals_de_plataforma
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'embornal.svg', size: '3', weight: '0.3', color: '#398404']



006 Drenatge vertical

Identificador: 06006 | Codi: CAD | Geometria: PUNT

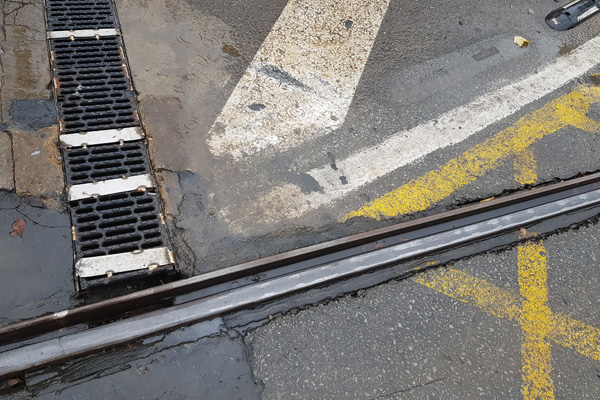

Sistemes drenants del propi del carril, aparells de via i altres. El drenatge de carril s'encarrega de drenar l'aigua circulant per la gorja del carril o bé del fons de les caixes d'aparells de via.


060061

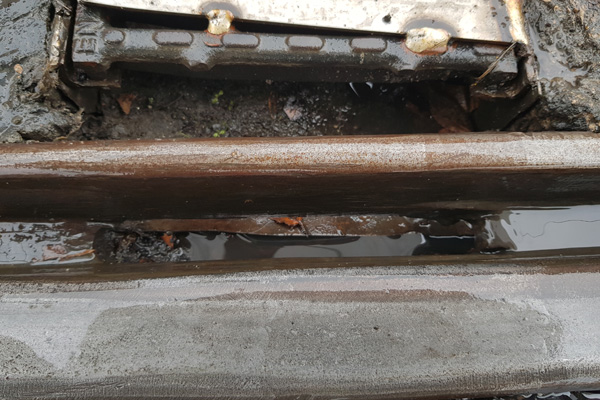

Foto de detall:

060062

Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Indica el tipus de drenatge vertical. L'atribut ha de tenir un dels següents valors:
  • Carril: Drenatge de carril.
  • Aparell de via: Drenatge d'aparells de via.
  • Altres: Altres drenatges verticals.
  • Col·lector: Drenatges verticals de col·lector.
[String (20)]


Representació GIS:


060063

Nom capa element: Drenatge_dren_vertical
Nom taula DB: atmgis_06_drenatge_vertical
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'punt_drenatge_vertical.svg', size: '1.2', weight: 'sin borde', color: '#398404', fillcolor: '#398404']

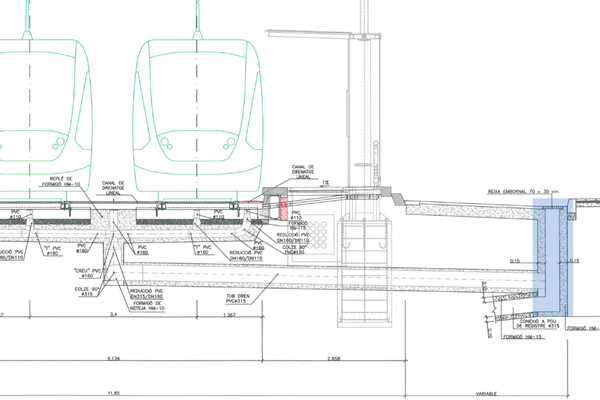

007 Punt de connexió

Identificador: 06007 | Codi: PCO | Geometria: PUNT


Punt de connexió amb el desguàs general. S'utilitza per indicar el destí final dels tubs de desguàs.


060071


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Indica el tipus de punt de connexió. L'atribut ha de tenir un dels següents valors:
  • Embornal: El punt de connexió és un embornal fora de la plataforma.
  • Col·lector: El punt de connexió és un col·lector.
  • Emboreixa: El punt de connexió és de tipus Emboreixa.
[String (20)]

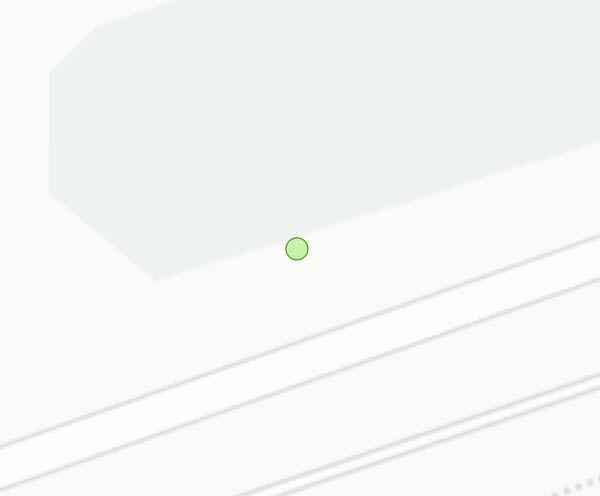

Representació GIS:


060072

Nom capa element: Drenatge_punt_connexio
Nom taula DB: atmgis_06_punt_de_connexio
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'punt_drenatge_vertical.svg', size: '2', weight: '0.4', color: '#398404', fillcolor: '#c8f2ab']
