10 Energia
Grup: Sistemes Tramviaris · Número elements: 4
Són el conjunt d'elements que fan arribar l'energia elèctrica des de la companyia subministradora fins als centres de transformació i rectificació (subestacions) i d'aquí fins als diferents consums, com la línia aèria de contacte (LAC).
001 Feeder
Identificador: 10001 | Codi: FED | Geometria: LÍNIA

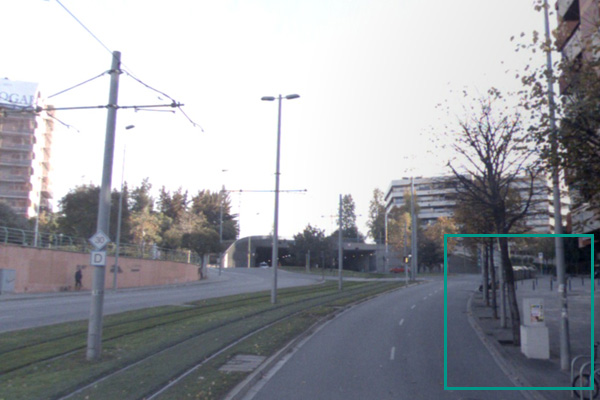

Feeder o cable d'acompanyament de la LAC. El feeder (positiu) és un cable d'alimentació elèctrica de 750Vcc, normalment d'alumini i 1000 mm² de secció, que acompanya la LAC per la multitubular i que es connecta als dos fils de contacte en intervals regulars per suplir la caiguda de potencial. Les connexions als fils de contacte es duen a terme per mitjà uns armaris dels qual surten dos cables, de Cu i 240 mm², un per a cada via.
Atributs
| Atribut | Tipus | Descripció |
|---|---|---|
| XARXA | Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. | [String (20)] |
| CODI_ACTIU | Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. | [String (20)] |
| VIA | Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4. | [String (20)] |
| TIPUS | Indica el tipus de feeder existent. L'atribut ha de tenir un dels següents valors:
|
[String (20)] |
Representació GIS:
Nom capa element: Energia-feeder
Nom taula DB: atmgis_10_feeder
Nom camp geometria DB: geom

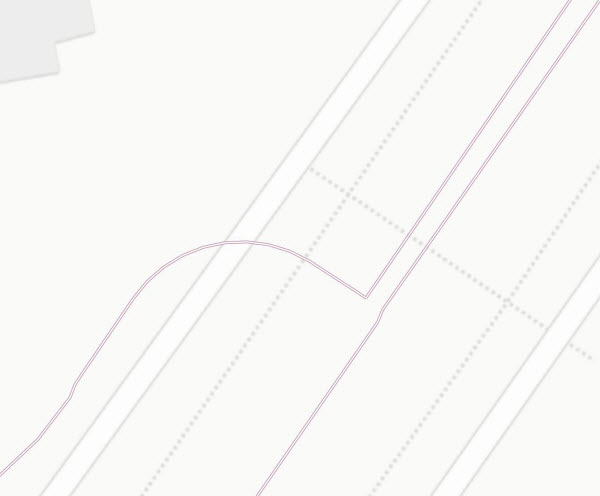

Representació gràfica:
part 1 [weight: '0.6', dasharray: 'continua', color: '#ffffff']
part 2 [weight: '1', dasharray: 'continua', color: '#af6a95']
002 Indicadors de tensió
Identificador: 10002 | Codi: IND | Geometria: PUNT

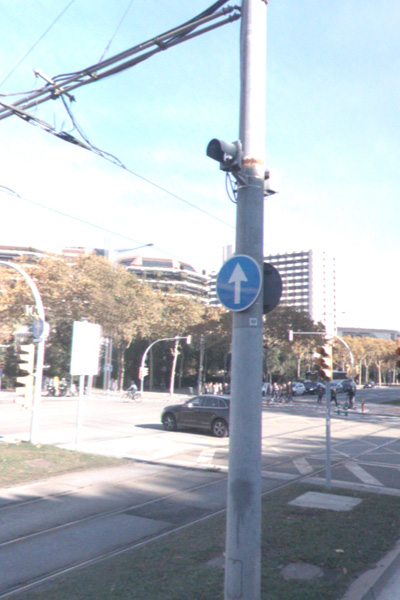

Senyal lluminós que indica la presència de tensió en una secció elèctrica. Dispositius verificadors de tensió elèctrica destinats a la detecció i indicació, mitjançant un senyal, de l'absència o la presència de tensió en una secció elèctrica de la línia aèria de contacte (catenària).
Foto de detall:
Atributs
| Atribut | Tipus | Descripció |
|---|---|---|
| XARXA | Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. | [String (20)] |
| CODI_ACTIU | Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. | [String (20)] |
Representació GIS:
Nom capa element: Energia-indicadors de tensió
Nom taula DB: atmgis_10_indicadors_de_tensio
Nom camp geometria DB: geom

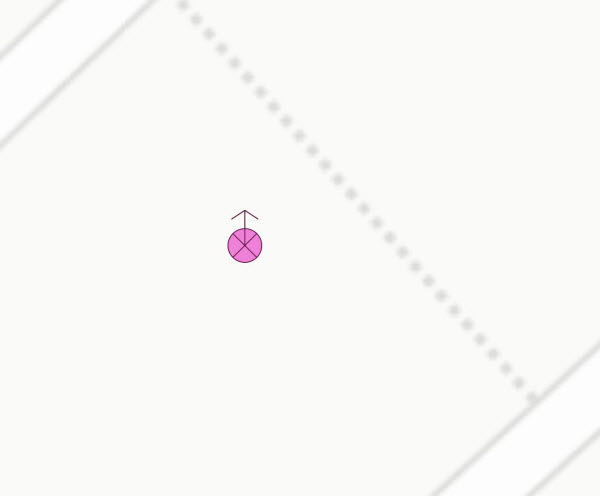

Representació gràfica:
[symbol: 'indicador_tensio.svg', angle: '180', size: '3', weight: '0.3', color: '#550a38', fillcolor: '#ef81d8']
003 Armaris
Identificador: 10003 | Codi: ARM | Geometria: PUNT

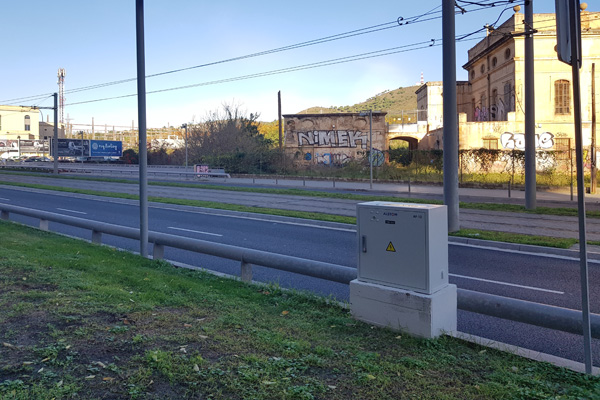

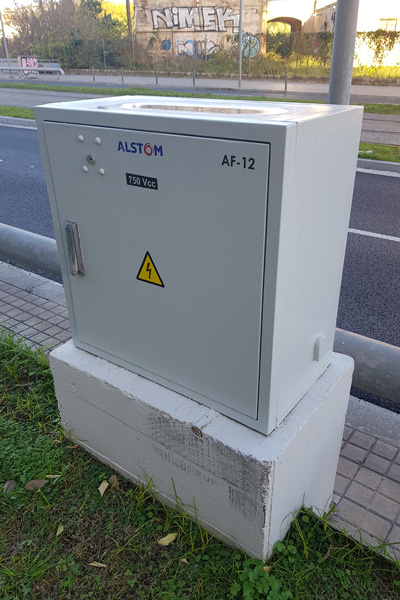

Armaris de gestió d'energia. Armaris vora el traçat de la via que contenen els diferents elements electromecànics per al seccionament i alimentació de la catenària.
Foto de detall:
Atributs
| Atribut | Tipus | Descripció |
|---|---|---|
| XARXA | Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. | [String (20)] |
| CODI_ACTIU | Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. | [String (20)] |
| NOM | Indica la nomenclatura interna de l’armari . | [String (30)] |
| TIPUS | Determina els diferents tipus d'armaris: IAT, SAT, DAT o Feeder. L'atribut ha de tenir un dels següents valors:
|
[String (20)] |
Representació GIS:
Nom capa element: Energia-armaris
Nom taula DB: atmgis_10_armaris
Nom camp geometria DB: geom

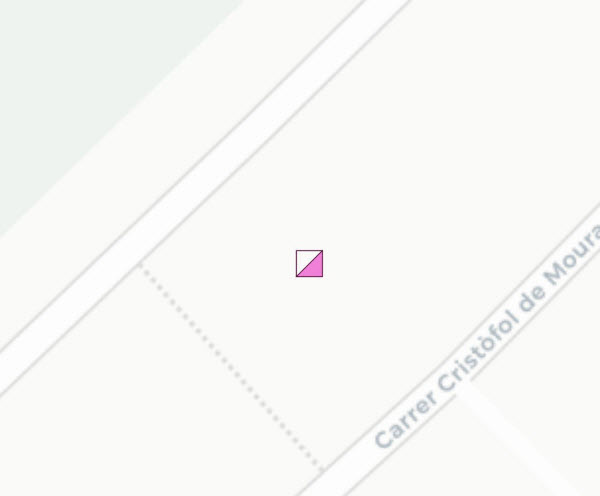

Representació gràfica:
[symbol: 'armari.svg', angle: '90', size: '3', weight: '0.3', color: '#550a38', fillcolor: '#ef81d8']
004 Cablejat de distribució
Identificador: 10004 | Codi: CMT | Geometria: LÍNIA

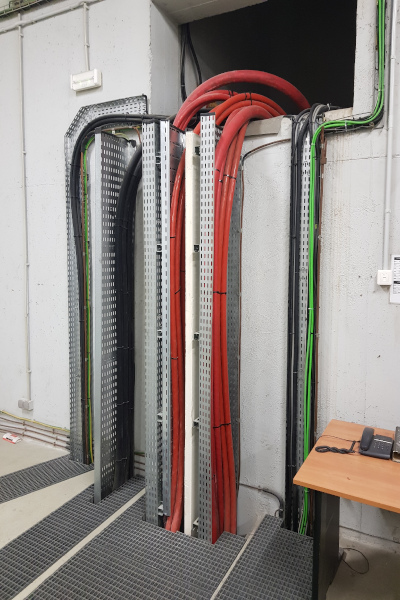

Cable d'alimentació de mitja tensió (25 kVca). Cable d'energia de 25 kVca que alimenta les diferents subestacions des de l'escomesa de companyia.
Atributs
| Atribut | Tipus | Descripció |
|---|---|---|
| XARXA | Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. | [String (20)] |
| CODI_ACTIU | Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. | [String (20)] |

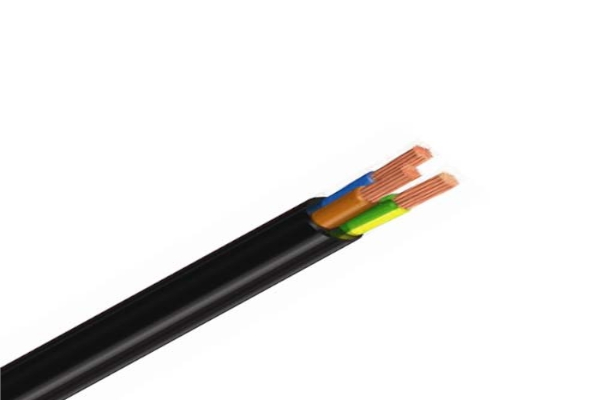

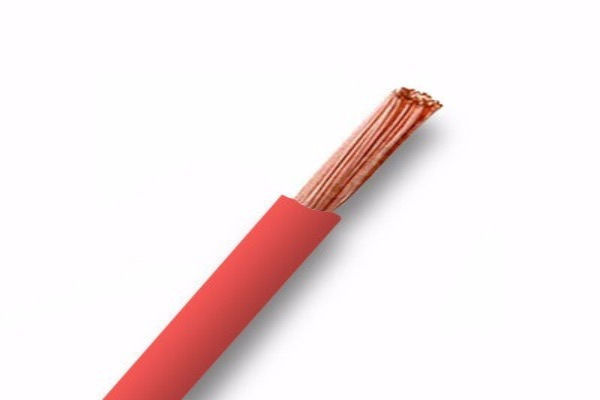

| TIPUS | Tipus de cable del cablejat de distribució. Pot ser unipolar o multipolar. L'atribut ha de tenir un dels següents valors:
|
[String (20)] |
Representació GIS:
Nom capa element: Energia-cablejat distribució
Nom taula DB: atmgis_10_cablejat_de_distribucio
Nom camp geometria DB: geom

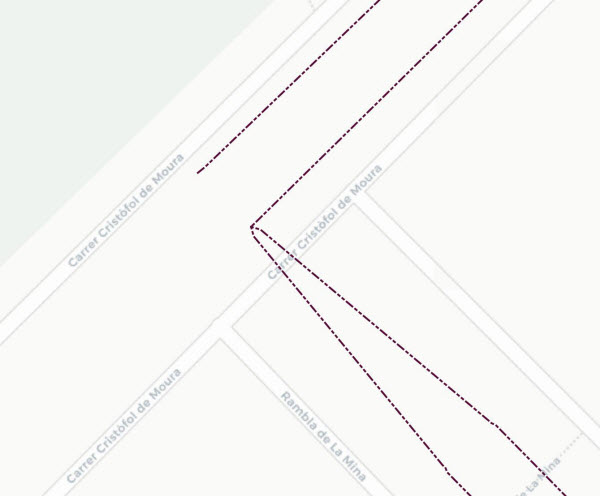

Representació gràfica:
[weight: '0.3', dasharray: '3 1 2 1 2', color: '#550a38']
