07 Enllumenat


Grup: Obra Civil · Número elements: 5


Es tracta del conjunt d'elements (punts de llum, suports, línies, etc.) presents a la plataforma del tramvia que il·luminen tant l'àmbit de la parada, la plataforma del tramvia i, en ocasions, la resta de la via pública.


001 Línies

Identificador: 07001 | Codi: LIN | Geometria: LÍNIA


Estesa de cable elèctric que porta electricitat als punts de llum. Es tracta del cablejat que forma part del sistema d'enllumenat juntament amb els punts de llum i els alimenta.

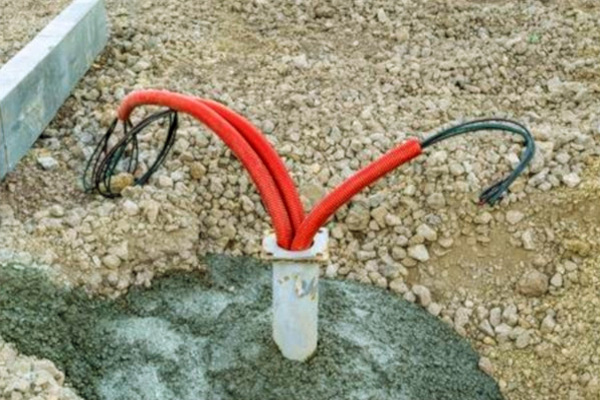

070011


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
QUADRE Indica el quadre de comandament al qual està connectada la línia. [String (200)]


Representació GIS:

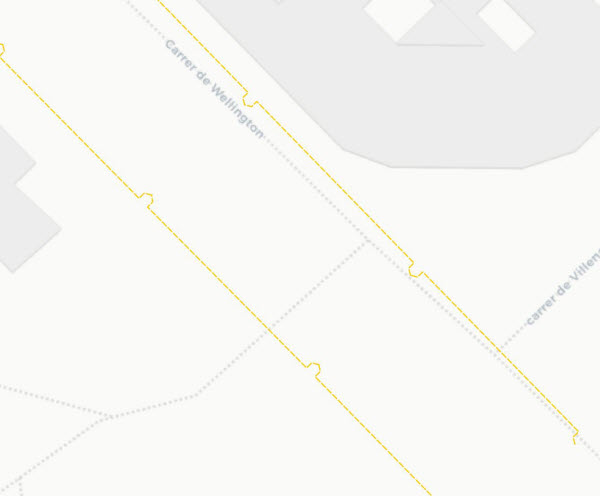

070012

Nom capa element: Enllumenat-linies
Nom taula DB: atmgis_07_linies
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: '3 1', color: '#f8d01a']



002 Punts de llum

Identificador: 07002 | Codi: LUM | Geometria: PUNT

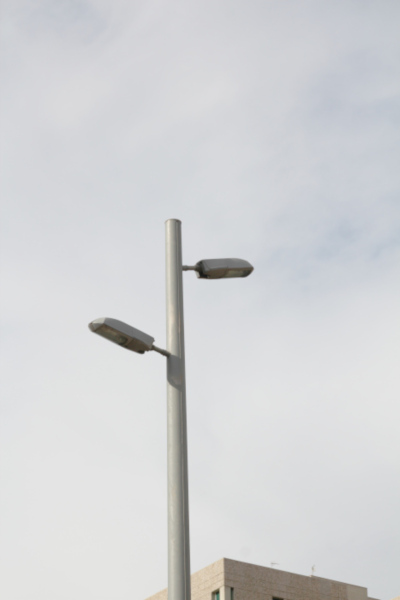

Punts de llum dins de la plataforma del tramvia. Es tracta de les lluminàries, ja siguin de parada o d'enllumenat de via pública, ubicades dins de la plataforma tramviària.


070021


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Indica el model de lluminària emprat per al punt de llum. [String (20)]
POTENCIA Fa referència a la potència de la lluminària en watts. [String (20)]

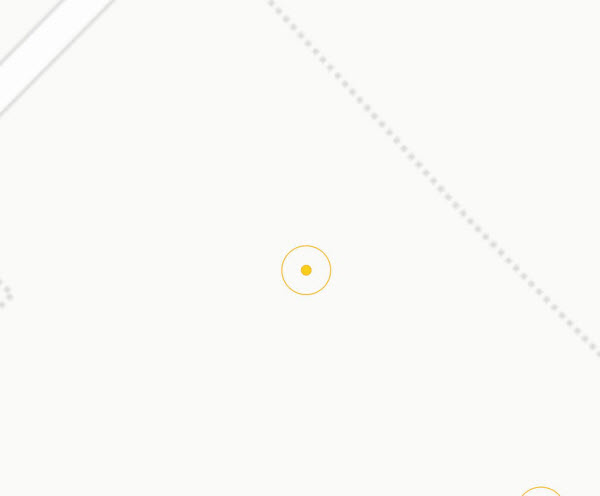

Representació GIS:


070022

Nom capa element: Enllumenat-Punts de llum
Nom taula DB: atmgis_07_punts_de_llum
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'punt_llum.svg', size: '5', weight: '0.4', color: '#fab92c', fillcolor: '#f8d01a']



003 Columnes

Identificador: 07003 | Codi: COL | Geometria: PUNT


Pals amb dedicació exclusiva a l'enllumenat. Columnes que sustenten els diferents punts de llum al llarg de la plataforma del tramvia.

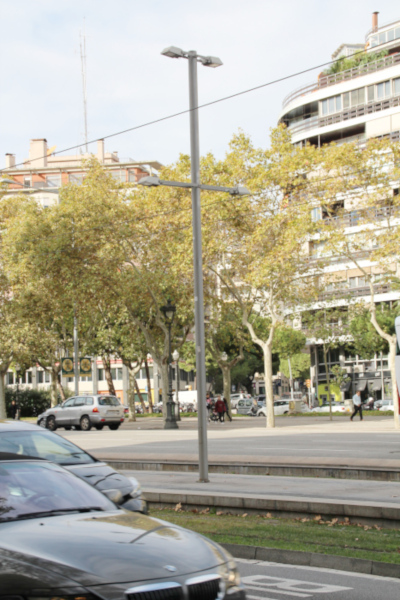

070031


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Indica el tipus de columna sobre la que se sustenta el punt de llum. L'atribut ha de tenir un dels següents valors:
  • Prim: Indica que el tipus de columna de l'enllumenat és de tipus Prim. Veure
  • Acer galvanizat: Indica que el tipus de columna de l'enllumenat és de tipus Acer galvanitzat.
  • Troncoconica: Indica que el tipus de columna de l'enllumenat és de tipus Troncocònica.
  • Catenaria: Indica que el tipus de columna de l'enllumenat és de tipus Catenaria.
  • Plus con soporte para catenaria: Indica que el tipus de columna de l'enllumenat és de tipus Plus con soporte para catenaria.
[String (40)]
ALCADA Indica l'alçada de la columna sobre la que se sustenta el punt de llum. Unitats en metres. [Real (3)]


Representació GIS:

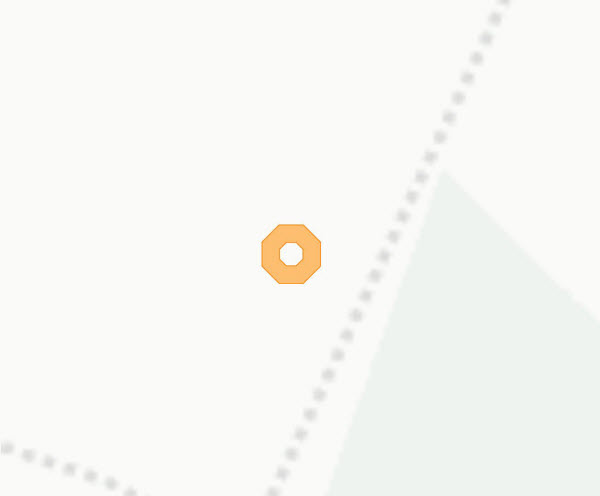

070032

Nom capa element: Enllumenat-columnes
Nom taula DB: atmgis_07_columnes
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'pal.svg', size: '3', weight: '0.3', color: '#ff7f00', fillcolor: '#fdbf6f']



004 Elements LED de parada

Identificador: 07004 | Codi: LED | Geometria: PUNT


Il·luminació LED de les parades. Es tracta de la il·luminació de tecnologia LED situada a les parades.

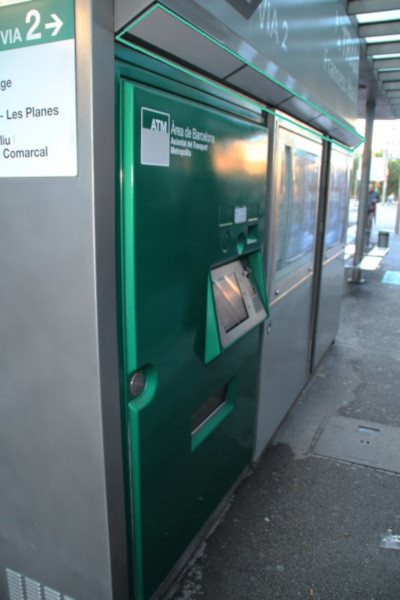

070041

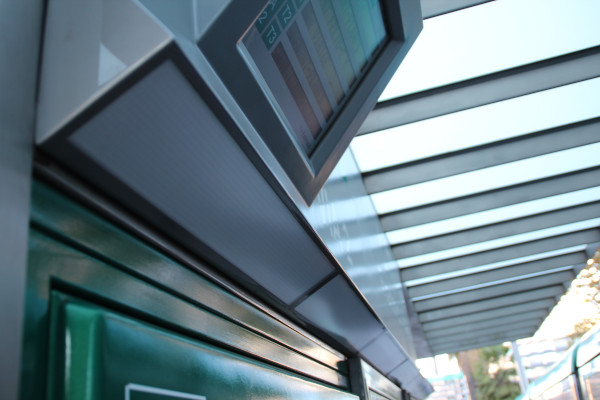

Foto de detall:

070042


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]

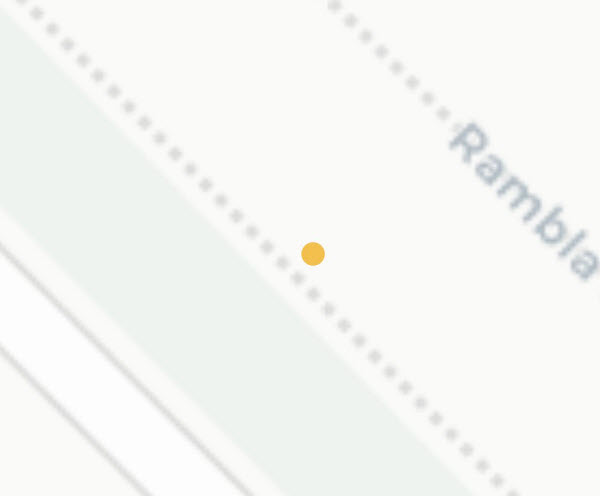

Representació GIS:


070043

Nom capa element: Enllumenat-leds parada
Nom taula DB: atmgis_07_elements_led_de_parada
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'punt_reg.svg', size: '1.2', weight: 'sin borde', color: '#fab92c', fillcolor: '#f3bf4f']



005 Quadres Municipals

Identificador: 07005 | Codi: QMU | Geometria: PUNT


Quadres d'enllumenat municipals. Són els quadres municipals que donen energia a l'enllumenat de via pública.

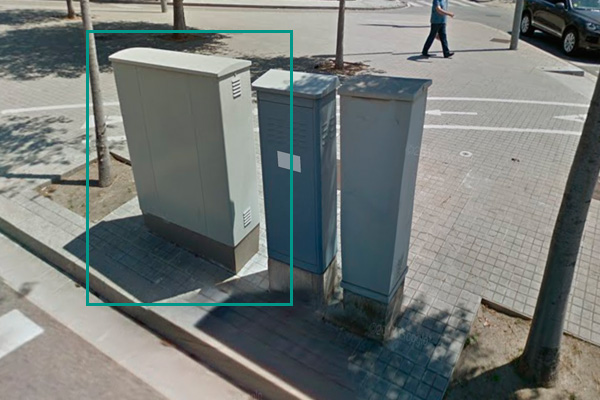

070051


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
QUADRE Indica el quadre de comandament al qual està connectada la línia. [String (200)]

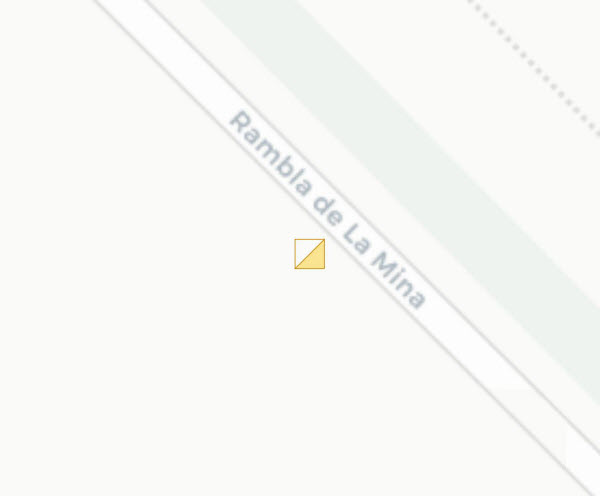

Representació GIS:


070052

Nom capa element: Enllumenat- quadres municipals
Nom taula DB: atmgis_07_quadres_municipals
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'armari.svg', angle: '90', size: '3', weight: '0.3', color: '#cb8906', fillcolor: '#fae491']
