09 Multitubular


Grup: Sistemes Tramviaris · Número elements: 2


Conjunt de tubulars, continguts en un prisma de formigó enterrat o bé disposats en safates, que transcorre al llarg de la traça del tramvia i que contenen cablejat corresponent a diferents subsistemes tramviaris, tals com energia, enllumenat, telecomunicacions, semaforització i d'altres.


001 Pericons

Identificador: 09001 | Codi: ARQ | Geometria: POLÍGON

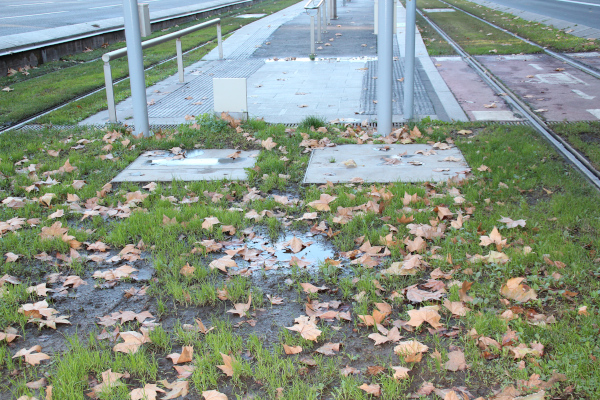

Pericó de registre del prisma multitubular tramviari. Un pericó és una caixa d'obra o prefabricada utilitzada per rebre, enllaçar i distribuir canalitzacions o conductes subterranis. Solen estar enterrats i tenen una tapa a la part superior per a poder accedir-hi i procedir al seu registre o netejar el seu interior.


090011

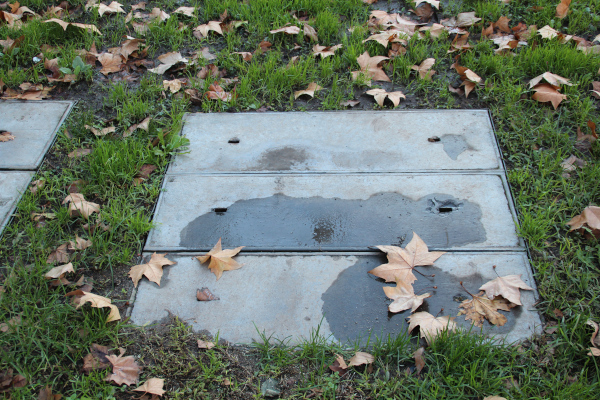

Foto de detall:

090012


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
DIMENSIONS Indica l'amplada i la longitud dels Pericons del multitubular en mm. [String (15)]
CODI_ASBUILT Codi provinent dels Asbuilts per identificar els elements. [String (20)]
PROF_COTA_SUPERIOR Indica la profunditat en la cota superior del pericó. [Real (3)]
TIPUS Indica el tipus de pericó de multitubular. Aquesta pot ser de tipus metàl·lica, formigó, o tapa. L'atribut ha de tenir un dels següents valors:
  • Formigo: Defineixen el tipus d'arqueta de Formigó.
  • Metalica: Defineixen el tipus d'arqueta Metàl·lica.
  • Tapa: Defineixen l'arqueta de tipus Tapa.
[String (20)]
MT Indica si el pericó de multitubular allotja cablejat de MT (25 kV). [Boolean]
FEEDER Indica si el pericó de multitubular allotja cablejat d’alimentació de catenària (750 V).  [Boolean]
PROF_SOLERA Indica la profunditat a la base on s'assenta el prisma multitubular. [Real (3)]

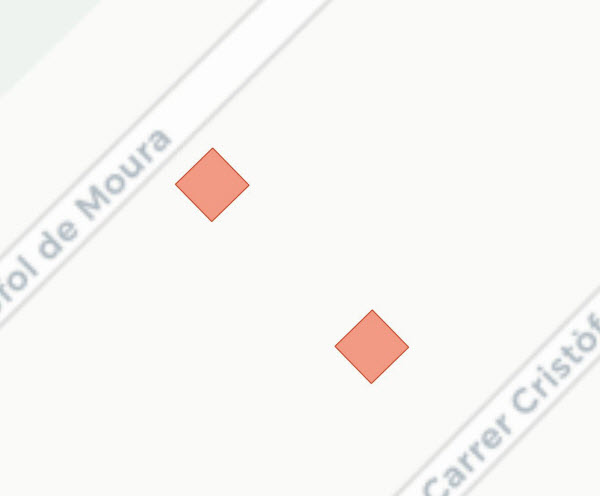

Representació GIS:


090013

Nom capa element: Multitubular-Pericons
Nom taula DB: atmgis_09_pericons
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.35', dasharray: 'continua', color: '#c53814', fillcolor: '#f39a84', fillstyle: 'solid']



002 Prisma

Identificador: 09002 | Codi: MUL | Geometria: LÍNIA

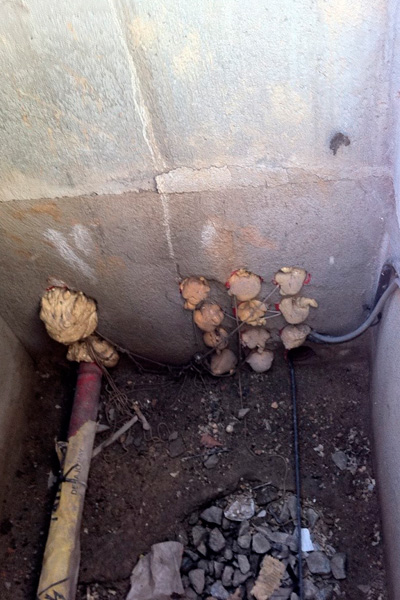

Multitubular que allotja el cablejat de diferents subsistemes tramviaris. Canalitzacions o safates per on transcorren un conjunt de tubs corrugats plàstics que contenen cables associats als diferents subsistemes tramviaris (energia, comunicacions, enllumenat, ...) i, en ocasions, altres serveis (semaforització, ...).


090021

Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
LONGITUD Indica la longitud del prisma multitubular en metres. [Real (3)]
MATRIU Indica les dimensions de la matriu que defineix les posicions dels tubs en la multitubular. Indicar amb format files x columnes, p.ex: 2x3 [String (15)]
OCUPACIO Indica quines posicions de la matriu estan ocupades indicant la mida (P-Petita o G-Gran), posició i tipus d'ocupació separats per espai. Cada nova ocupació es separa amb una coma. Els tubs no ocupats es consideraran buits (N). Per exemple: P 1 1 F, G 1 2 T, G 2 1 L [String (3000)]
MT Indica si hi ha allotjament de cablejat de MT (25 kV). [boolean]
FEEDER Indica si hi ha allotjament de cablejat d’alimentació de catenària (750 V). [boolean]
TIPUS Defineix la distribució interna dels prismes. L'atribut ha de tenir un dels següents valors:
  • Formigó soterrada: Tipus de distribució
  • Canaleta: Tipus de distribució
  • Safata galeria: Tipus de distribució
  • Safata vista: Tipus de distribució
  • Tub corrugat soterrat: Tipus de distribució
 [String (80)]

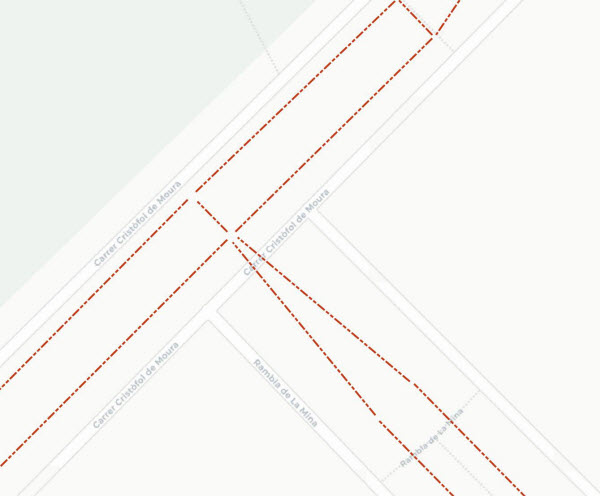

Representació GIS:


090022

Nom capa element: Multitubular-prisma
Nom taula DB: atmgis_09_prisma
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.4', dasharray: '3 1 2 1 2', color: '#c53814']
