04 Pavimentació

Grup: Obra Civil · Número elements: 1

Fa referència al conjunt de recobriments asfàltics, naturals, cimentats o empedrats amb els quals es revesteix la plataforma tramviària en funció de les necessitats requerides.

001 Paviment

Identificador: 04001 | Codi: PAV | Geometria: POLÍGON

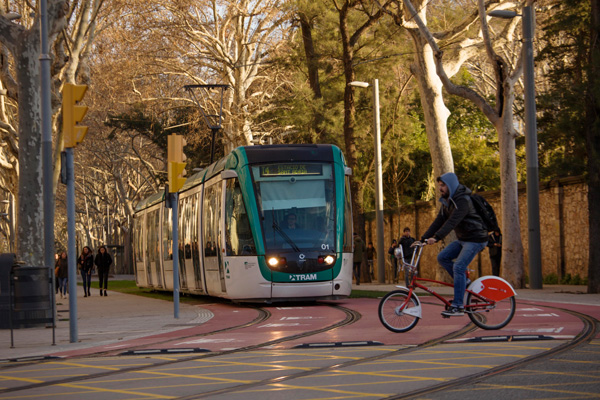

Revestiment de la plataforma tramviària. La tipologia de revestiment de la plataforma del tramvia varia segons les característiques de cada zona.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]

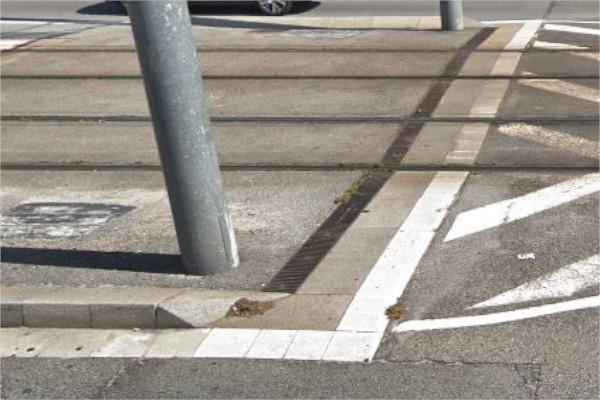

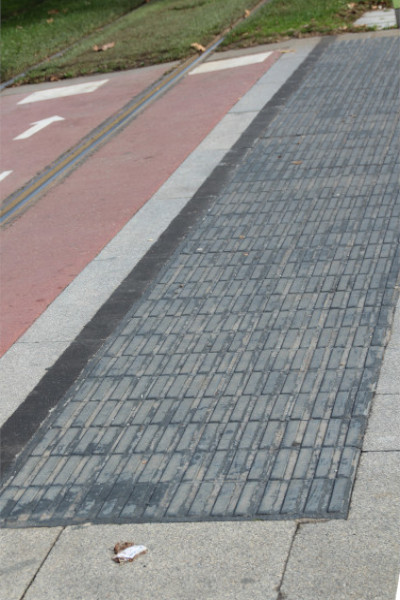

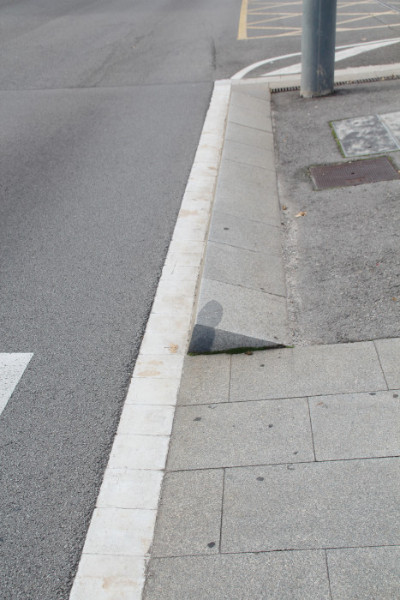

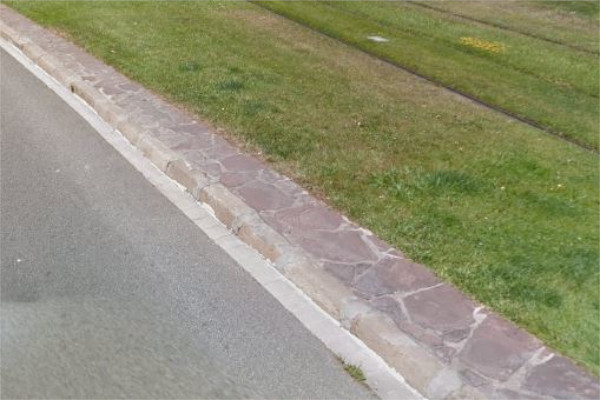

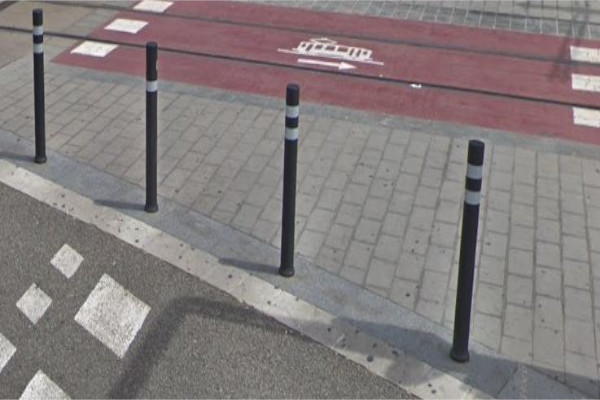

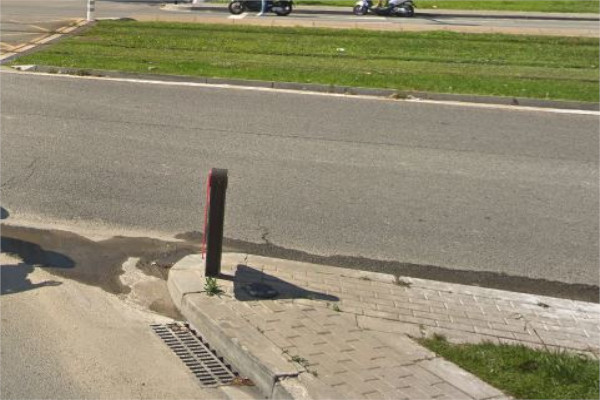

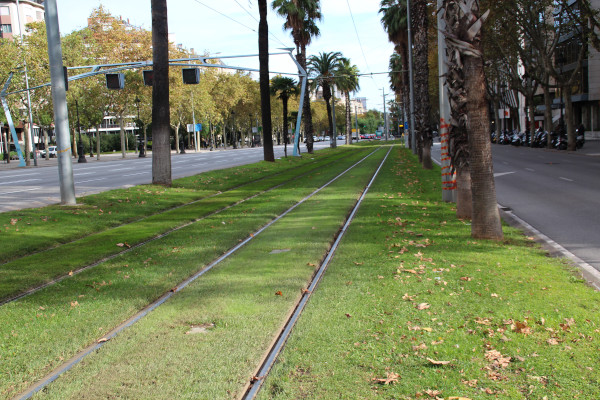

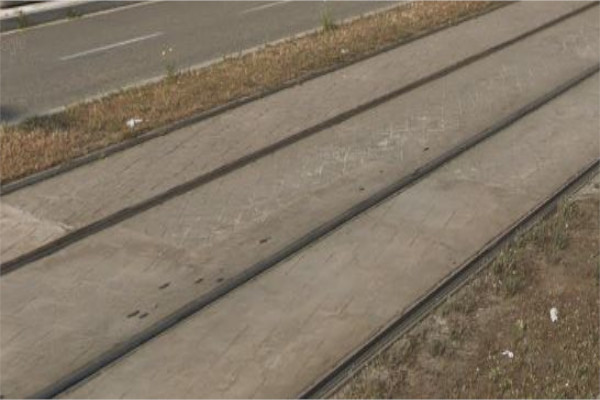

TIPUS_PAVIMENTACIO	Indica el tipus de pavimentació de la zona en concret. L'atribut ha de tenir un dels següents valors: Aglomerat: El formigó asfàltic en el qual s'utilitza com a aglomerant algun hidrocarbur com l'asfalt mesclat amb àrids, com la grava o la sorra, per les seves propietats de resistència i impermeabilització. Veure Formigo: El formigó és el material de construcció resultant de la mescla de ciment (o un altre conglomerant) amb grava, sorra i aigua. La mescla esdevé una pasta emmotllable amb propietats adherents, que en poques hores s'endureix i esdevé un material de consistència pètria. Veure Llamborda: Els llambordins són pedres o blocs de forma rectangular que es fan servir per construir paviments. Veure Llosa formigo: Es tracta d'un llosat de formigó per a paviments, amb un bon gruix, de forma quadrada o rectangular. Veure Llosa pedra: Es tracta d'un llosat de pedra per a paviments, amb un bon gruix, de forma quadrada o rectangular. S'utilitzen tipus de roca abundants i duradors. Veure Gespa: Recobriment amb gespa de jardineria, amb sistema de drenatge i reg per al seu manteniment. Veure Granit: Peces de granit normalment utilitzades com a vorades delimitadores o vores d'andana, però també encintats de passos de vianants i altres superfícies transitables. Veure Panot: El panot es un paviment realitzat amb formigó que s'utilitza per a pavimentar voreres de vianants i, en el cas de les parades del tramvia, també com a encaminament d'invidents. Veure Andana: Pavimentació per a la zona d'andanes.	[String (20)]

Representació GIS:

Nom capa element: Pavimentació-paviment
Nom taula DB: atmgis_04_paviment
Nom camp geometria DB: geom

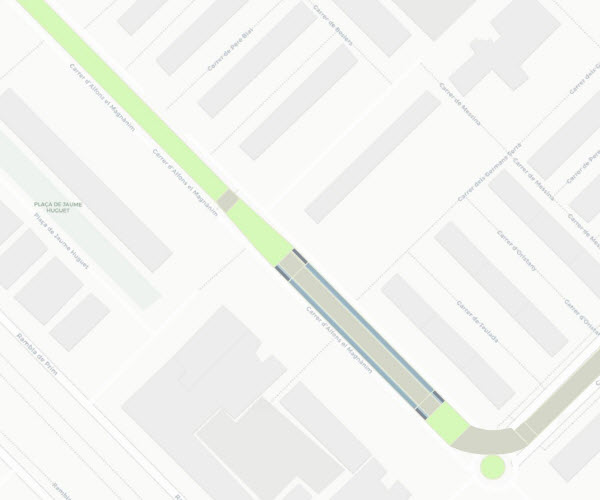

Representació gràfica:

    aglomerat [weight: '0.26', dasharray: 'continua', color: '#232323', opacity: '0', fillcolor: '#d4d6c8', fillstyle: 'solid']
    andana [weight: '0.26', dasharray: 'continua', color: '#232323', opacity: '0', fillcolor: '#9ab5c1', fillstyle: 'solid']
    formigo [weight: '0.26', dasharray: 'continua', color: '#232323', opacity: '0', fillcolor: '#9a9b94', fillstyle: 'solid']
    gespa [weight: '0.26', dasharray: 'continua', color: '#232323', opacity: '0', fillcolor: '#d6f8b8', fillstyle: 'solid']
    granit [weight: '0.26', dasharray: 'continua', color: '#232323', opacity: '0', fillcolor: '#e6e9d2', fillstyle: 'solid']
    llamborda [weight: '0.26', dasharray: 'continua', color: '#232323', opacity: '0', fillcolor: '#e3e2c3', fillstyle: 'solid']
    llosa formigo [weight: '0.26', dasharray: 'continua', color: '#232323', opacity: '0', fillcolor: '#808b97', fillstyle: 'solid']
    llosa pedra [weight: '0.26', dasharray: 'continua', color: '#232323', opacity: '0', fillcolor: '#f09872', fillstyle: 'solid']
    panot [weight: '0.26', dasharray: 'continua', color: '#f7f7f7', opacity: '0', fillcolor: '#b5cfd8', fillstyle: 'solid']
