05 Reg


Grup: Obra Civil · Número elements: 7


Es tracta del sistema (incloent comptadors, programadors, vàlvules, canonades, punts de reg, etc.) que permet regar la gespa de la plataforma tramviària.


001 Pericons

Identificador: 05001 | Codi: ARE | Geometria: PUNT

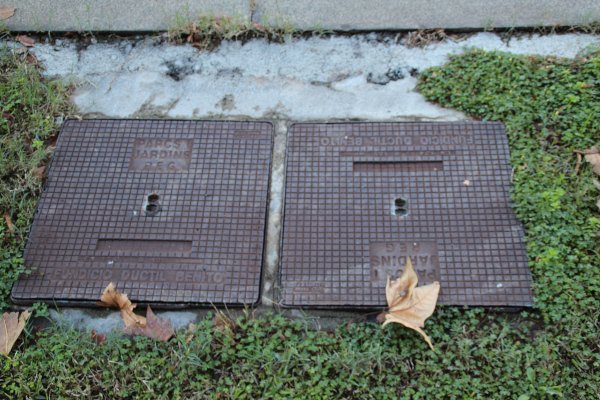

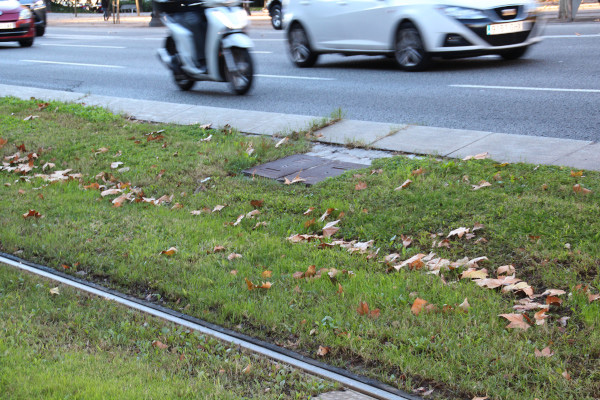

Pericons del sistema de reg. Un pericó és una caixa d'obra o prefabricada utilitzada per rebre, enllaçar i distribuir canalitzacions o conductes subterranis; solen estar enterrades i tenen una tapa a la part superior per a poder accedir-hi i procedir al seu registre o netejar el seu interior.


050011


Foto de detall:

050012


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
ESCOMESA Codi actiu de l'escomesa a la que pertany el pericó de reg. [String (15)]
TIPUS Indica el tipus de contingut del pericó de reg. L'atribut ha de tenir un dels següents valors:
  • Aigues freatiques: Indica que l'arqueta és de tipus Aigües Freàtiques.
  • Aigues freatiques PE 125: Indica que l'arqueta és de tipus Aigües Freàtiques PE 125.
  • Aigues freatiques PE 140: Indica que l'arqueta és de tipus Aigües Freàtiques PE 140.
  • Armari PLD: Indica que l'arqueta és de tipus Armari PLD.
  • By-pass: Indica que l'arqueta és de tipus By-pass.
  • Contador SGAE: Indica que l'arqueta és de tipus Comptador SGAE.
  • Comptador: Indica que l'arqueta és de tipus Comptador.
  • Comptador S.G.A.B.: Indica que l'arqueta és de tipus Comptador Comptador S.G.A.B.
  • Electrovalvula doble: Indica que l'arqueta és de tipus Electrovàlvula doble.
  • Electrovalvula simple: Indica que l'arqueta és de tipus Electrovàlvula simple.
  • Pou de drenatge: Indica que l'arqueta és de tipus Pou de drenatge.
  • Programador Electric: Indica que l'arqueta és de tipus Programador elèctric.
  • Ventosa: Indica que l'arqueta és de tipus Ventosa.
  • Valvula rentat: Indica que l'arqueta és de tipus Vàlvula rentat.
  • Escomesa + Programador: Indica que l'arqueta és de tipus Escomesa i programador.
  • Valvula sectorial: Indica que l'arqueta és de tipus Valvula sectorial.
[String (25)]
DIMENSIONS Fa referència a les dimensions del pericó de reg. Longitud per alçada en els rectangulars i diàmetre en els circulars. Unitats en centímetres. [String (20)]

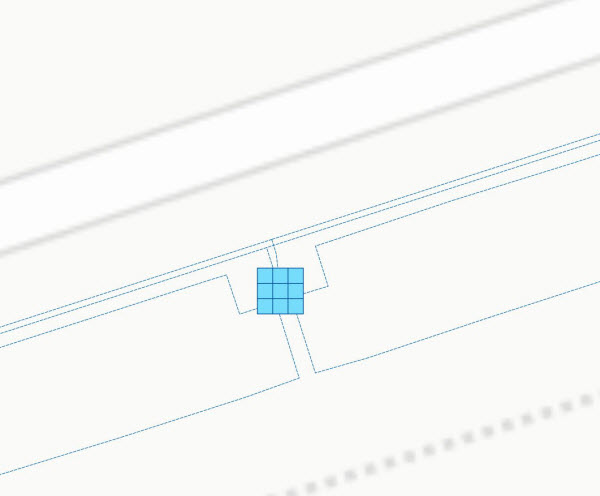

Representació GIS:


050013

Nom capa element: Reg-Pericons
Nom taula DB: atmgis_05_pericons
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'perico.svg', size: '2.5', weight: '0.3', color: '#09549a', fillcolor: '#76dcfb']



002 Canalitzacions

Identificador: 05002 | Codi: TUB | Geometria: LÍNIA

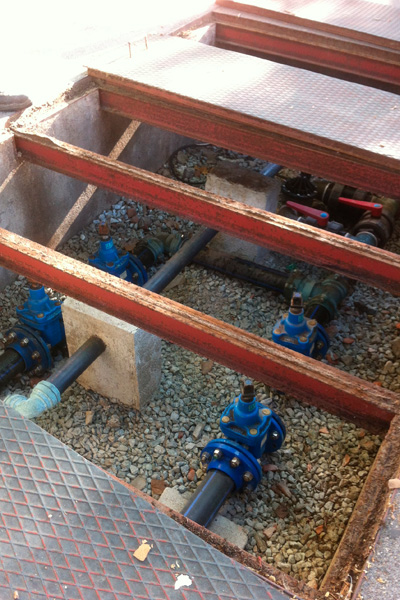

Tub de reg. Sistema de tubs que distribueix l'aigua des del seu origen en l'escomesa fins als diferents punts de reg.


050021


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Indica si es tracta d'una canalització principal o secundària. L'atribut ha de tenir un dels següents valors:
  • Principal: Defineix que es tracta d'una canalització de reg de la xarxa principal.
  • Secundaria: Defineix que es tracta d'una canalització de reg de la xarxa secundària.
[String (20)]
CANONADA Indica el material i secció de la canonada de reg. L'atribut ha de tenir un dels següents valors:
  • PE 20 mm: Defineix que la secció de canonada és PE 20 mm.
  • PE 25 mm: Defineix que la secció de canonada és PE 25mm.
  • PE 40 mm: Defineix que la secció de canonada és PE 40 mm.
  • PE 50 mm: Defineix que la secció de canonada és PE 50 mm.
  • PE 63 mm: Defineix que la secció de canonada és PE 63 mm.
  • PE 75 mm: Defineix que la secció de canonada és PE 75 mm.
  • PE 90 mm: Defineix que la secció de canonada és PE 90 mm.
  • PE 110 mm: Defineix que la secció de canonada és PE 110 mm.
  • PE 125 mm: Defineix que la secció de canonada és PE 125 mm.
  • PE 190 mm: Defineix que la secció de canonada és PE 190 mm.
  • Elèctrica: Defineix canonada Elèctrica
  • Vàries: Defineix canonada Vàries
[String (20)]

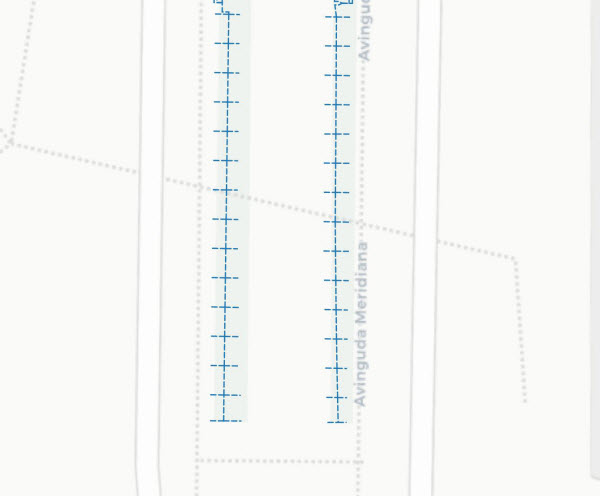

Representació GIS:


050022

Nom capa element: Reg-canalitzacions
Nom taula DB: atmgis_05_canalitzacions
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.26', dasharray: '3 1', color: '#1f78b4']



003 Escomeses

Identificador: 05003 | Codi: ERE | Geometria: PUNT

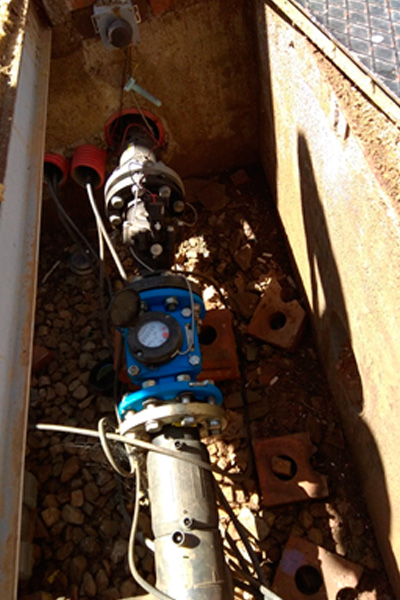

Punt de connexió amb el subministrador d'aigua. Punt que connecta el sistema de reg amb la xarxa d'aigua de boca o de freàtiques, si s'escau.


050031


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Determina el tipus de captació d'aigua de l'escomesa. L'atribut ha de tenir un dels següents valors:
  • Potable: Defineix que la captació d'aigua de l'escomesa de reg es fa de la xarxa d'aigua potable.
  • Freatica: Defineix que la captació d'aigua de l'escomesa de reg es fa de del freàtic.
  • Mixta: Defineix que la captació d'aigua de l'escomesa de reg es fa tant des del freàtic com des de la xarxa d'aigua potable.
[String (20)]
NUMERO_CONTRACTE Número de contracte amb la companyia d'abastiment d'aigua. [String (20)]

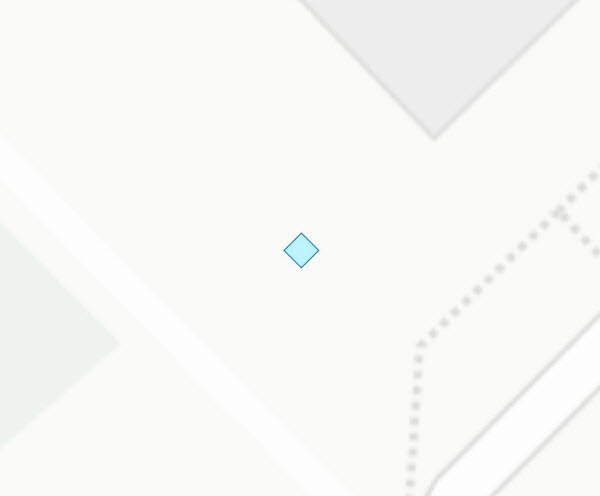

Representació GIS:


050032

Nom capa element: Reg-escomeses
Nom taula DB: atmgis_05_escomeses
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'escomesa.svg', size: '2.5', weight: '0.4', color: '#1f78b4', fillcolor: '#bef4fd']



004 Punts de reg

Identificador: 05004 | Codi: PDR | Geometria: PUNT

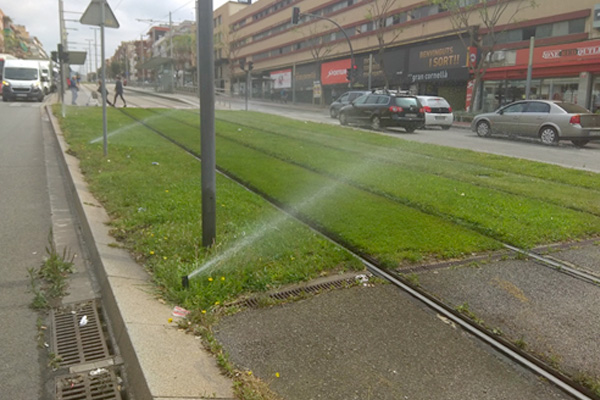

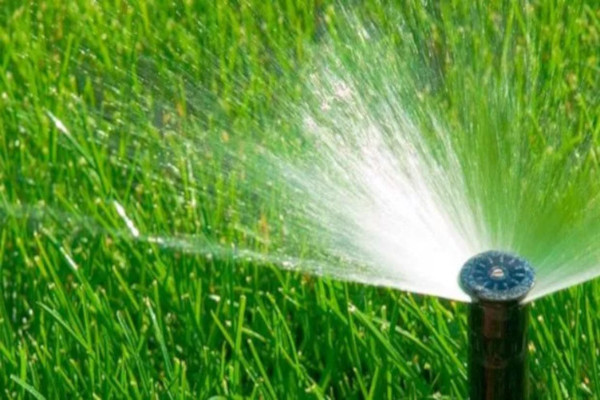

Tipus de sistema de reg. El sistema de reg compta amb varis sistemes en els punts de regatge. Són l'anell de reg, l'aspersor convencional i el difusor emergent.


050041


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS_REG Indica la tipologia de punt de reg. L'atribut ha de tenir un dels següents valors:
  • Aspersor: Defineix que punt de reg és de tipus Aspersor. Veure

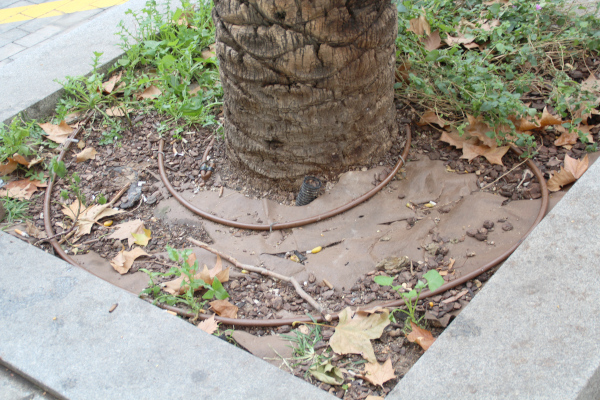

  • Anell de goteig: Defineix que punt de reg és de tipus Anell de degoteig. Veure
  • Difusor: Defineix que punt de reg és de tipus difusor.
[String (20)]
RADI_ASPERSOR Indica l'abast de l'aspersió per als aspersors i els difusors. Unitats en metres. [String (10)]
VIA Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4. [String (20)]

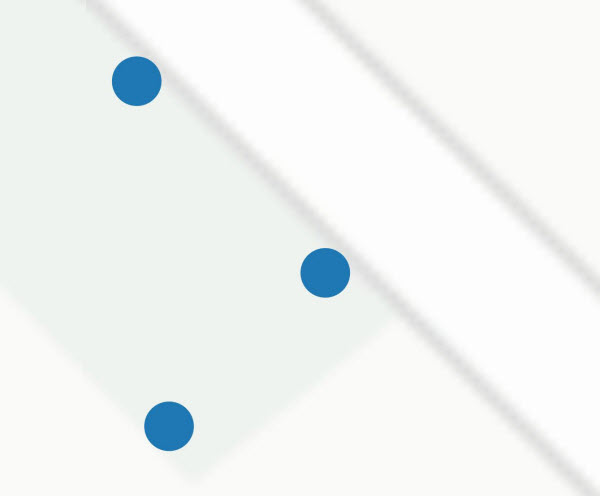

Representació GIS:


050042

Nom capa element: Reg-punts de reg
Nom taula DB: atmgis_05_punts_de_reg
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'punt_reg.svg', size: '1.2', weight: 'sin borde', color: '#1f78b4', fillcolor: '#1f78b4']



005 Armaris de reg

Identificador: 05005 | Codi: ARR | Geometria: PUNT

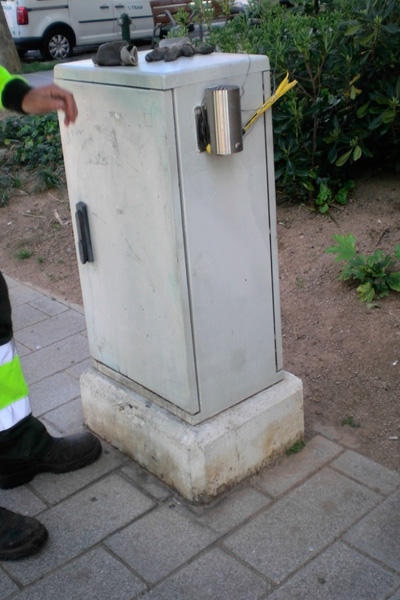

Lloc on s’allotgen els diferents elements de mesura i telegestió Armaris ubicats a carrer que contenen elements del sistema de reg tals com el programador, pluviòmetre, etc.


050051


Foto de detall:

050052


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
ESCOMESA Codi actiu de l'escomesa que alimenta l'armari de reg. [String (20)]
PLUVIOMETRE Atribut que defineix si l'armari disposa de pluviòmetre o no. [boolean]

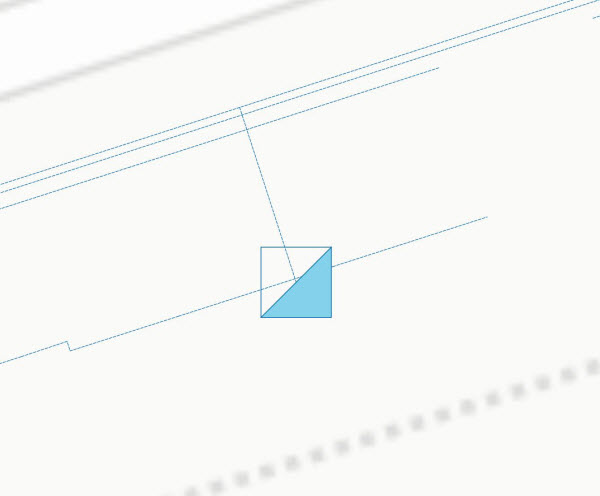

Representació GIS:


050053

Nom capa element: Reg-armaris de reg
Nom taula DB: atmgis_05_armaris_de_reg
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'armari.svg', angle: '90', size: '3', weight: '0.3', color: '#0c6eab', fillcolor: '#83d1ea']



006 Elements de mesura i telegestió

Identificador: 05006 | Codi: ELM | Geometria: PUNT

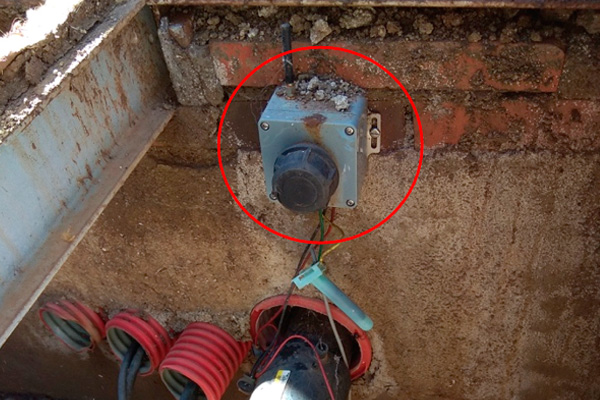

Elements d'automatització i mesura del consum del reg. Elements tals com el comptador, electrovàlvules, concentradors, etc. que permeten mesurar, controlar i gestionar el consum d’aigua de reg de la plataforma tramviària.


050061


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Tipologia de l'element de mesura de l'element de mesura i telegestió. L'atribut ha de tenir un dels següents valors:
  • Vàlvula de tall general: Defineix que l'element de mesura i telegestió és una electrovàlvula de tall general .
  • Emissor de radiofrequencia: Defineix que l'element de mesura i telegestió és un emissor de radiofreqüència.
  • Repetidor aeri: Defineix que l'element de mesura i telegestió és un repetidor aeri.
  • Equip concentrador: Defineix que l'element de mesura i telegestió és un equip concentrador.
[String (50)]

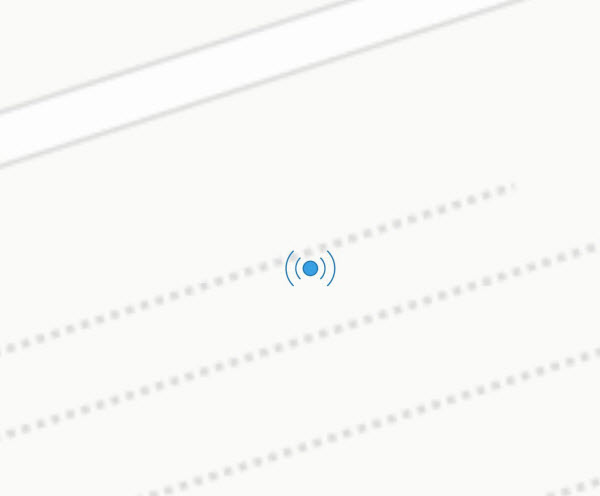

Representació GIS:


050062

Nom capa element: Reg-mesura i telegestió
Nom taula DB: atmgis_05_elements_de_mesura_i_telegestio
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'telegestio.svg', size: '3.5', weight: '0.5', color: '#1f78b4', fillcolor: '#3aa0e4']

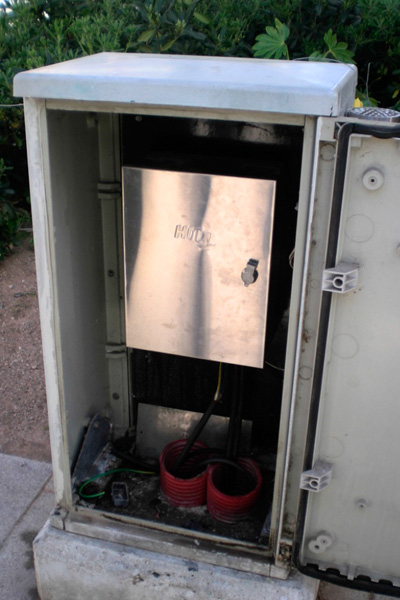

007 Programadors

Identificador: 05007 | Codi: PRG | Geometria: PUNT

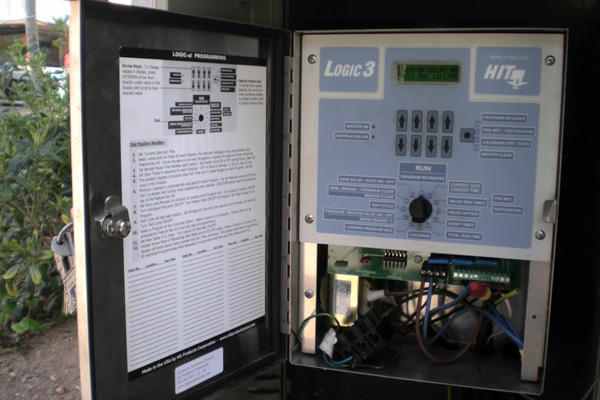

Programadors per controlar els pericons o armaris Els programadors són uns autòmats que obren i tanquen el reg amb una programació horària predeterminada.


050071


Foto de detall:

050072


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Tipus del programador. [String (20)]

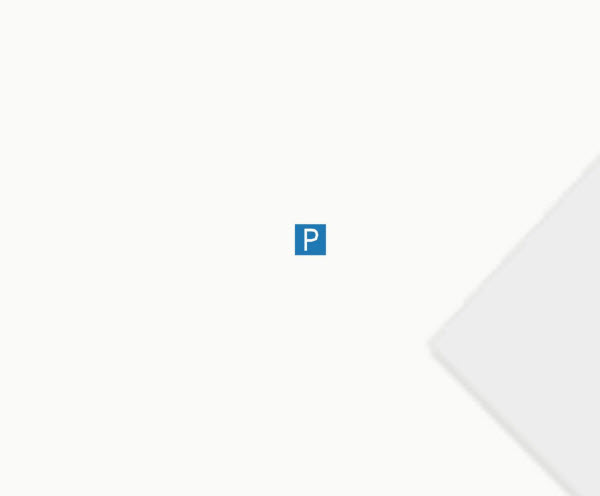

Representació GIS:


050073

Nom capa element: Reg-programadors
Nom taula DB: atmgis_05_programadors
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'programador.svg', angle: '180', size: '1.5', weight: '0.1', color: '#fcf9ea', fillcolor: '#1f78b4']
