14 Semaforització

Grup: Sistemes Tramviaris · Número elements: 4

Es tracta del conjunt d'elements (armaris -reguladors de trànsit, semàfors i balises) que gestionen el trànsit d'una cruïlla i, en el cas que ens ocupa, també regulen el pas dels combois, com qualsevol altre vehicle/usuari de la via pública.

001 Detectors

Identificador: 14001 | Codi: BAL | Geometria: PUNT

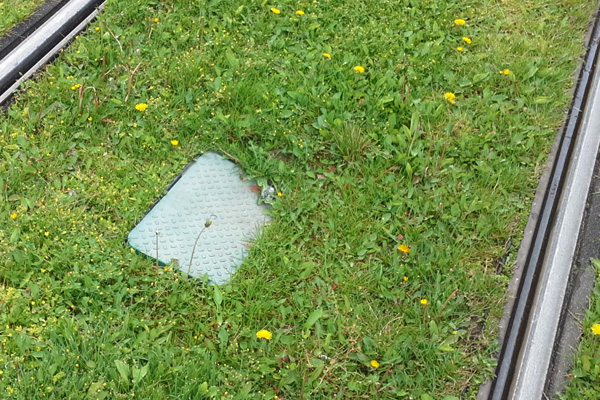

Balisa per detecció de pas del tramvia. Balises actives ubicades a la via que, al pas dels combois, envien senyals al regulador de la cruïlla per tal que aquest gestioni el pas del tramvia per la cruïlla en relació a les diferents fases semafòriques.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
TIPUS	Indica el tipus de detector. Pot tractar-se d'un detector de línia de parada, un detector de cancel·lació o un (…).	[String (20)]
REGULADOR	Indica el codi intern del regulador que gestiona el detector.	[String (20)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4.	[String (20)]
APROX	Fa referència al codi o diversos codis interns dels reguladors que gestionen el detector. Els codis, en cas d'haver-n'hi més d'un, apareixen separats per espais.	[String (20)]

Representació GIS:

Nom capa element: Semaforitzció-detectors
Nom taula DB: atmgis_14_detectors
Nom camp geometria DB: geom

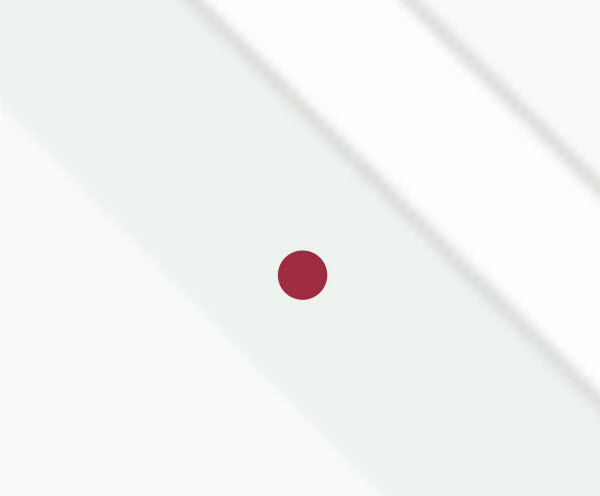

Representació gràfica:

    [symbol: 'punt_reg.svg', size: '1.2', weight: 'sin borde', color: '#a02c41', fillcolor: '#a02c41']

002 Reguladors

Identificador: 14002 | Codi: REG | Geometria: PUNT

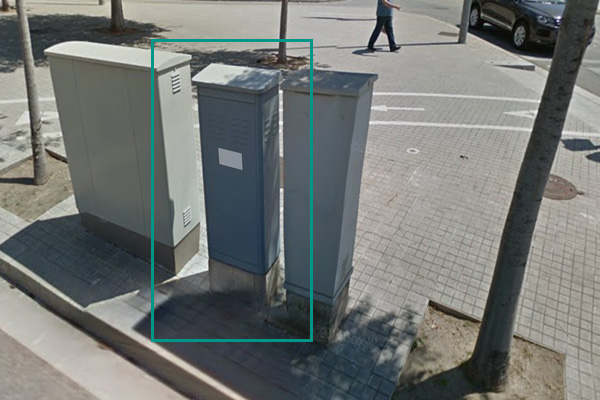

Armari PLC de control i electrònica. Armari que conté l’autòmat que gestiona la programació semafòrica d’una cruïlla en general, i en el cas que ens aplica, rep informació dels detectors del pas del tramvia per tal de poder gestionar les diferents fases semafòriques i/o els seus temps per facilitar el pas dels combois.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_INTERN	Codi intern del regulador format per 3 lletres que indiquen el municipi seguit d'un número de 2 xifres que identifica l'element.	[String (20)]
ESTRATEGIA_REGULACIO	Indica l'estratègia de prioritat semafòrica dels reguladors de trànsit. Pot tractar-se de prioritat dinàmica o microregulació. L'atribut ha de tenir un dels següents valors: Prioritat dinamica: Defineix que l'estratègia de regulació del regulador semafòric és de tipus prioritat dinàmica. Microregulacio: Defineix que l'estratègia de regulació del regulador semafòric és de tipus microregulació.	[String (20)]
DA1_DA3	Indica quin element dona la senyal d'aproximació (activació de prioritat semafòrica) al regulador en el sentit de via 1 o via 3.	[String (20)]
DA2_DA4	Indica quin element dona la senyal d'aproximació (activació de prioritat semafòrica) al regulador en el sentit de via 2 o via 4.	[String (20)]

Representació GIS:

Nom capa element: Semaforitzció-reguladors
Nom taula DB: atmgis_14_reguladors
Nom camp geometria DB: geom
Representació gràfica:

    Simbologia no definida

003 Semàfors tramvia

Identificador: 14003 | Codi: SMF | Geometria: PUNT

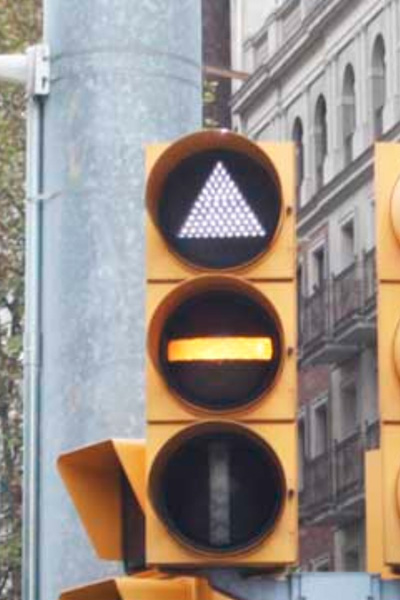

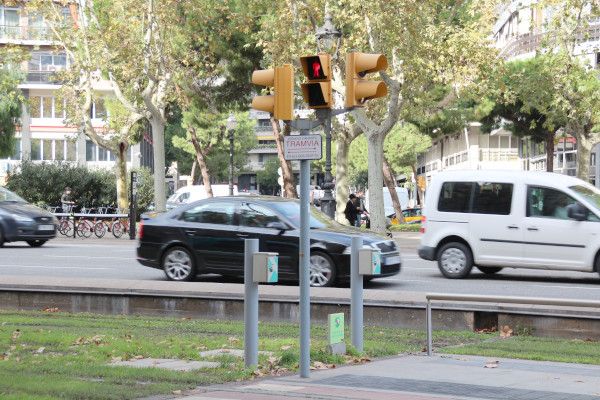

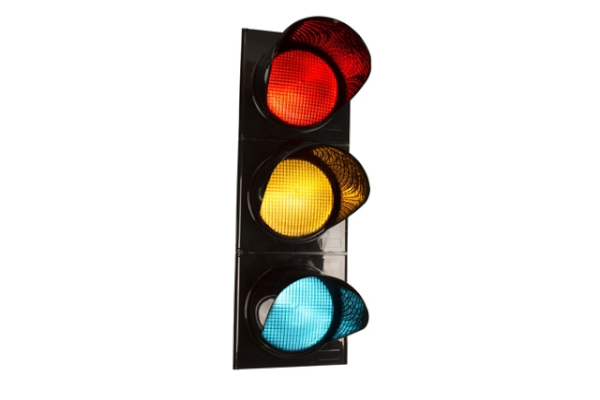

Capçal del semàfor viari propi de tramvia. Semàfors viaris específics del tramvia. Normalment de tres òptiques corresponents al triangle o senyal de preavís, barra horitzontal o "vermell" i barra vertical "verd".

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4.	[String (20)]
NUMERO_OPTIQUES	Es refereix al tipus d'òptica dels semàfors. Pot tenir 2 òptiques de 200 mm o 3 òptiques de 200 mm. L'atribut ha de tenir un dels següents valors: 12/200: Indica que es tracta d'un semàfor de 2 òptiques de 200 mm. 13/200: Indica que es tracta d'un semàfor de 3 òptiques de 200 mm.	[String (20)]

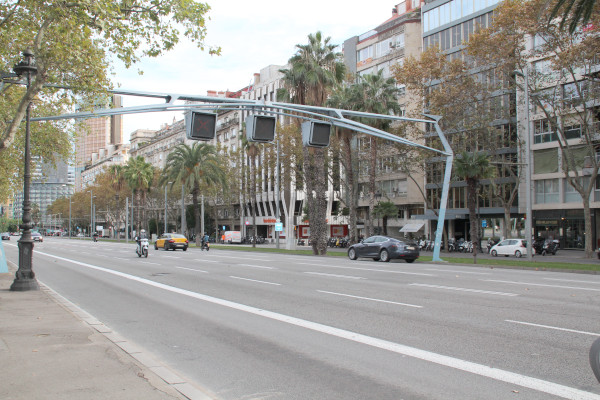

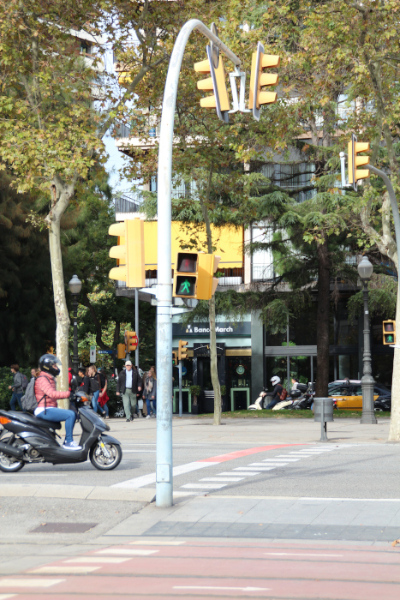

SUPORT	Fa referència al suport sobre el qual està situat el semàfor. Pot prendre el valor de Bàcul, columna o pòrtic. L'atribut ha de tenir un dels següents valors: Bacul: Indica que suport del semàfor és de tipus bàcul. Veure Columna: Indica que suport del semàfor és de tipus Columna. Veure Portic: Indica que suport del semàfor és de tipus Pòrtic. Veure	[String (20)]

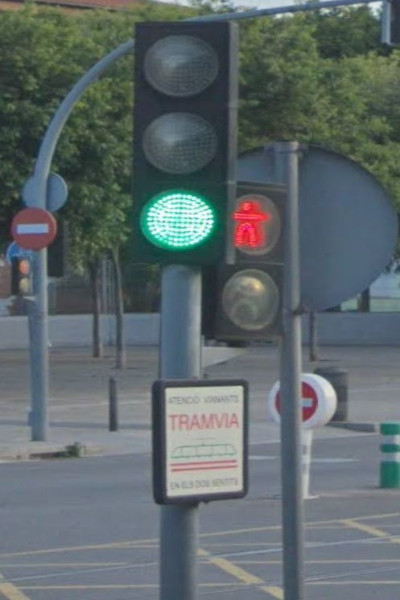

TECNOLOGIA	Fa referència al sistema amb el qual el semàfor emet llum. Pot tractar-se de tecnologia de tipus LED, incandescència o tecnologia mixta (LED i incandescència alhora). L'atribut ha de tenir un dels següents valors: Incandescencia: Indica que la tecnologia amb la qual el semàfor emet llum és de tipus incandescent. Veure LED: Indica que la tecnologia amb la qual el semàfor emet llum és de tipus LED.Veure Mixta: Indica que la tecnologia amb la qual el semàfor emet llum és de tipus mixta (tant LED com incandescència).	[String (20)]
SEMAFOR_NUMERACIO_INTERNA	Indica la numeració interna del semàfor.	[String (10)]

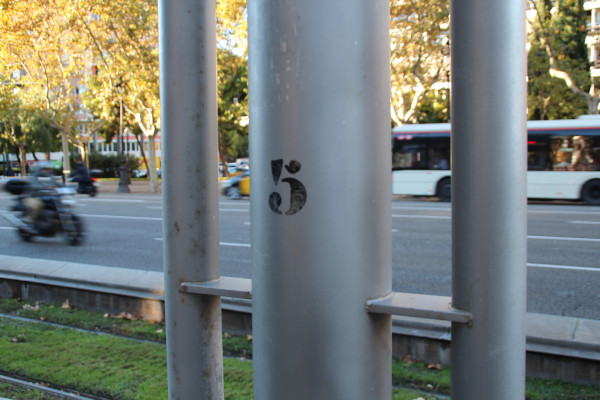

FORMAT_NUMERO	Fa referència a com s'exposa el número intern del semàfor. Pot estar marcat en placa o en pintura. L'atribut ha de tenir un dels següents valors: Placa: Defineix que el número intern de semàfor està exposat en placa. Pintura: Defineix que el número intern de semàfor està exposat en pintura. Veure	[String (20)]
REGULADOR	Regulador semàfor.	[String (20)]

Representació GIS:

Nom capa element: Semaforitzció-semàfors tram
Nom taula DB: atmgis_14_semafors_tramvia
Nom camp geometria DB: geom

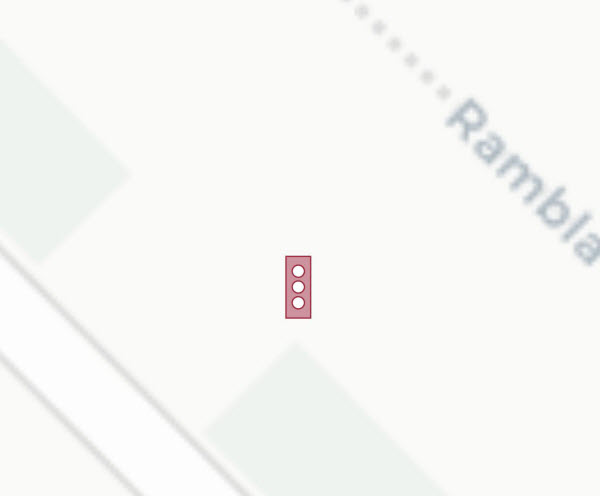

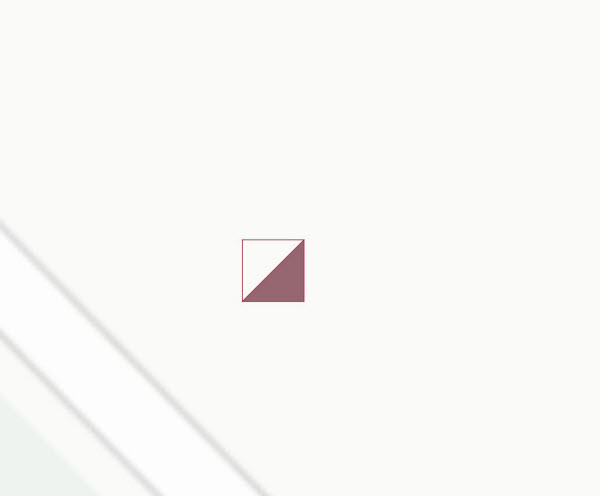

Representació gràfica:

    [symbol: 'semafor.svg', size: '3', weight: '0.5', color: '#a02c41', fillcolor: '#cd939e']

004 Cruïlles

Identificador: 14004 | Codi: CRU | Geometria: PUNT

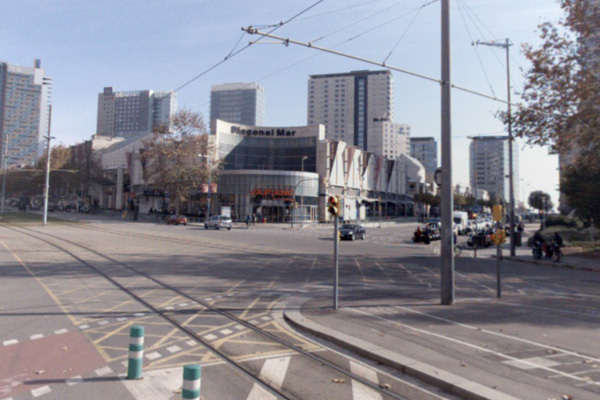

Encreuament viari. Conjunt d’elements d’infraestructura viària i de sistemes de transport que es creuen, en aquest cas a nivell. El creuament, en el cas de la plataforma tramviària, pot ser amb un pas de vianants/carril bicicleta aïllat, o amb un pas de vianants/carril bicicleta i un carrer, o amb un gual.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_INTERN	Codi intern o nom de la cruïlla segons nomenclatura ATM.	[String (50)]

Representació GIS:

Nom capa element: Semaforitzció-cruïlles
Nom taula DB: atmgis_14_cruilles
Nom camp geometria DB: geom

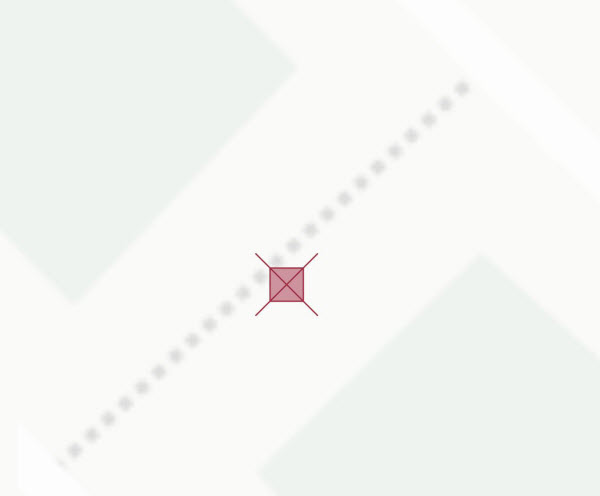

Representació gràfica:

    [symbol: 'cruilla.svg', size: '3', weight: '0.5', color: '#a02c41', fillcolor: '#cd939e']
