13 Senyalització ferroviària

Grup: Sistemes Tramviaris · Número elements: 5

Tot i que el sistema de conducció del tramvia és principalment marxa a la vista, en determinats trams on aquest mode de conducció no pot garantir-se amb seguretat es disposa de senyalització ferroviària. Aquest subsistema es compon d'un conjunt de senyals, mecanismes d'accionament i control, que tenen com a funció informar als conductors de tramvia de les condicions de la via que es trobaran en endavant perquè puguin prendre decisions amb antelació i de forma segura.

001 Accionament

Identificador: 13001 | Codi: ACC | Geometria: POLÍGON

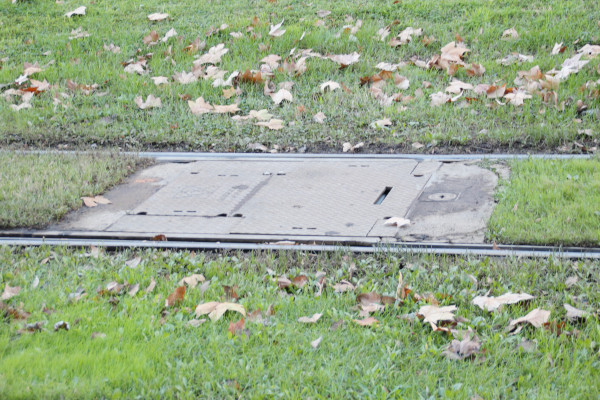

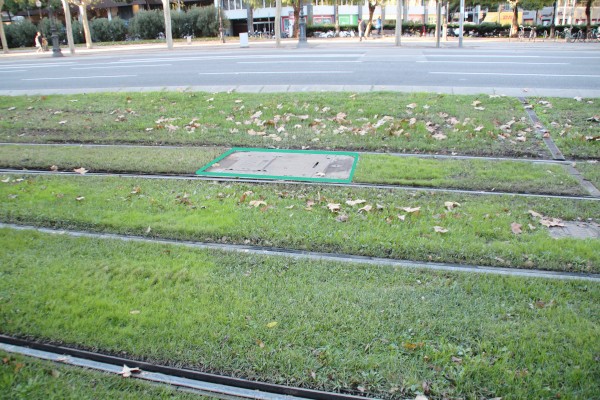

Accionament d'un canvi o desviament de via. Dispositiu electromecànic o mecànic que permet desplaçar els elements mòbils d’un canvi o desviament (agulles).

Foto de detall:

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
TIPUS	Fa referència al tipus d'accionament de la senyalització ferroviària. Aquest pot ser de tipus motoritzat, manual talonable no reversible o manual talonable reversible. L'atribut ha de tenir un dels següents valors: Motorizat: Defineix que el tipus de mecanisme de l'accionament és de tipus motoritzat. Aquest tipus d'accionament actua de forma automàtica. Manual talonable no reversible: Defineix que l'accionament és talonable no reversible. Aquest accionament no torna a la posició original després de la seva activació. Manual talonable reversible: Defineix que l'accionament és talonable reversible. Aquest accionament torna a la posició original després de la seva activació. Manual no talonable: Defineix que l'accionament és no talonable.	[String (50)]
ENCLAVAMENT	Fa referència al nom de l'enclavament que controla l'accionament.	[String (20)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4.	[String (20)]
CODI_INTERN	Es tracta del codi intern propi de l'accionament.	[String (20)]

Representació GIS:

Nom capa element: Senyalització ferroviària-accionament
Nom taula DB: atmgis_13_accionament
Nom camp geometria DB: geom

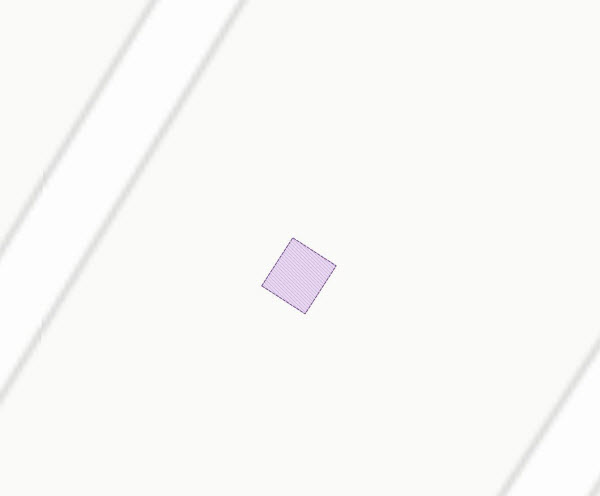

Representació gràfica:

    part 1 [weight: '0.26', dasharray: '3 1', color: '#4d1c6e', fillcolor: '#ac90bf', fillstyle: 'trama diagonal']
    part 2 [weight: '0.26', dasharray: 'null', color: '#232323', fillcolor: '#e9d9f3', fillstyle: 'solid']

002 Armari

Identificador: 13002 | Codi: ANC | Geometria: PUNT

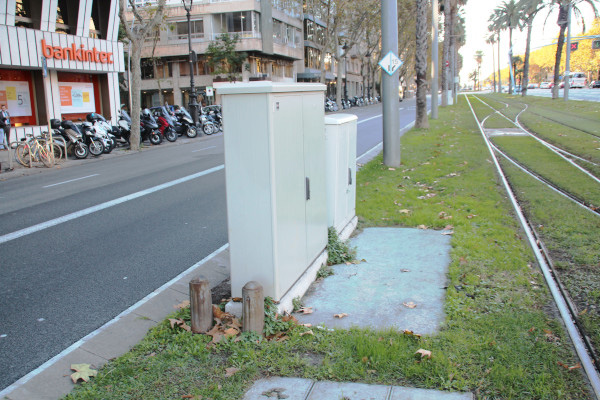

Armari PLC de control i electrònica. Armari de tipus PLC que conté els aparells electrònics que controlen i programen els diferents elements de la senyalització ferroviària.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
ALIMENTACIO_PRINCIPAL	Codi intern de l'estació que és font d'alimentació principal de l'armari.	[String (20)]
ALIMENTACIO_RESERVA	Codi intern de l'estació que alimenta l'armari en cas de que l'alimentació principal no estigui operativa.	[String (20)]
ENCLAVAMENT	Fa referència al nom de l'enclavament que gestiona l'armari.	[String (40)]
CODI_INTERN	Es refereix al codi intern de l'armari.	[String (20)]

Representació GIS:

Nom capa element: Senyalització ferroviària-armari
Nom taula DB: atmgis_13_armari
Nom camp geometria DB: geom

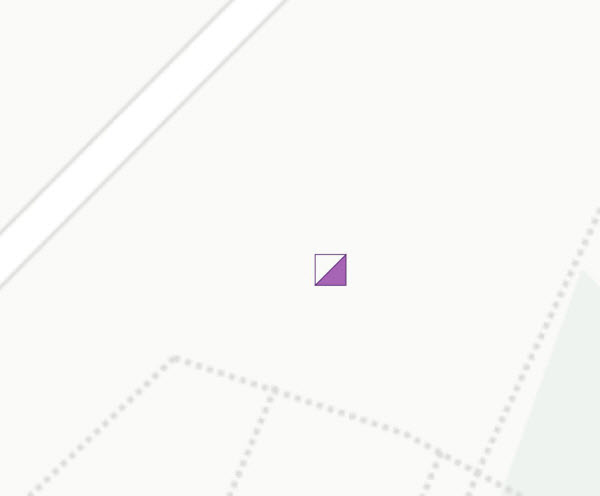

Representació gràfica:

    [symbol: 'armari.svg', angle: '90', size: '3', weight: '0.3', color: '#4d1c6e', fillcolor: '#a765b5']

003 Elements de detecció

Identificador: 13003 | Codi: EDE | Geometria: POLÍGON

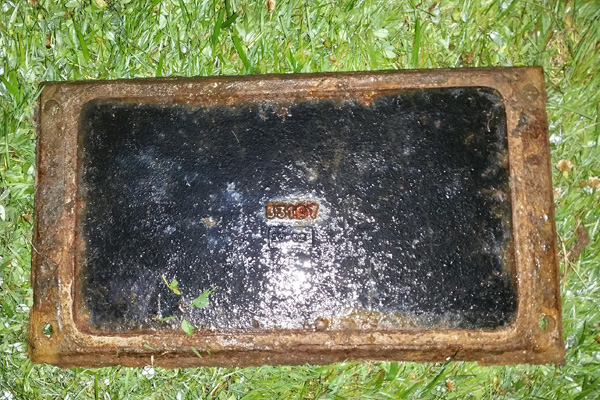

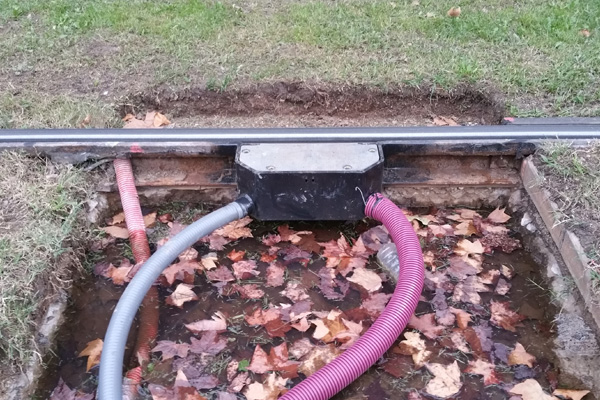

Elements per a la detecció de pas de tramvia. Elements ubicats a la via, ja siguin circuits de via o comptadors d’eixos, que permeten detectar la presència d’un vehicle ferroviari en un tram anomenat cantó. La informació processada per aquests elements és enviada a l’enclavament ferroviari per enviar consignes als senyals ferroviaris, als vehicles i a d’altres elements.

Foto de detall:

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
TIPUS	Indica el tipus d'element de detecció. Pot tractar-se de llaços, bobines, eixos, circuit de via o comptador d'eixos. L'atribut ha de tenir un dels següents valors: Llaços: Defineix que l'element de detecció és de tipus llaç. Bobines: Defineix que l'element de detecció és de tipus bobina. Circuit de via: Defineix que l'element de detecció és de tipus circuit de via. Comptador d'eixos: Defineix que l'element de detecció és de tipus comptador d'eixos.	[String (20)]
ENCLAVAMENT	Fa referència al nom de l'enclavament que controla l'element de detecció.	[String (20)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4.	[String (20)]
CODI_INTERN	Codi intern de l'element de detecció.	[String (30)]

Representació GIS:

Nom capa element: Senyalització ferroviària-elements de detecció
Nom taula DB: atmgis_13_elements_de_deteccio
Nom camp geometria DB: geom

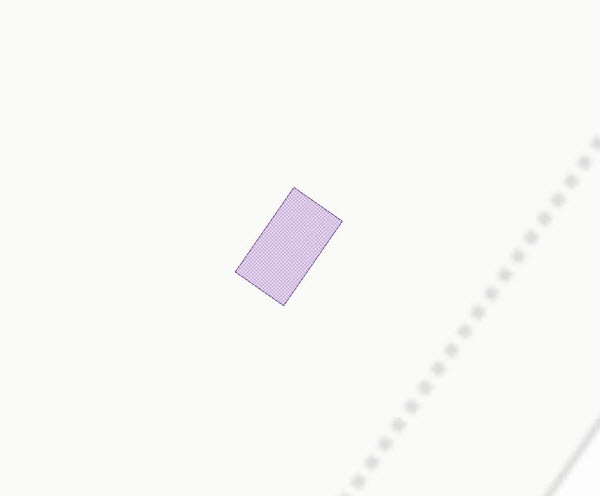

Representació gràfica:

    part 1 [weight: '0.26', dasharray: '3 1', color: '#4d1c6e', fillcolor: '#ac90bf', fillstyle: 'trama en x']
    part 2 [weight: '0.26', dasharray: 'null', color: '#232323', fillcolor: '#e9d9f3', fillstyle: 'solid']

004 Senyals fixos

Identificador: 13004 | Codi: SFF | Geometria: PUNT

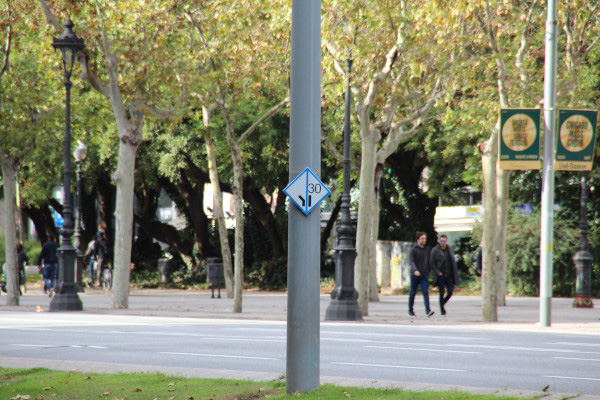

Senyal ferroviària fix. Són aquells senyals ferroviaris que són estàtics, fixes sempre en la mateixa posició.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
TIPUS	Determina de quin tipus de senyal fix es tracta. L'atribut ha de tenir un dels següents valors: D: Defineix que la senyal fixa és de tipus Punt de decisió. DX: Defineix que la senyal fixa és de tipus Punt de decisió per la següent cruïlla. L: Defineix que la senyal fixa és de tipus Límit de maniobra. M: Defineix que la senyal fixa és de tipus Maniobra. MX: Defineix que la senyal fixa és de tipus Maniobra per la següent cruïlla. Final de via: Defineix que la senyal fixa és de tipus Final de via. Final Límit Velocitat: Defineix que la senyal fixa és de tipus Final Límit Velocitat. Límit Velocitat: Defineix que la senyal fixa és de tipus Límit Velocitat.	[String (30)]
VELOCITAT	Defineix si hi ha indicador de velocitat i quina és en cas afirmatiu. Valor NUL quan no n'hi ha.	[String (10)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4.	[String (20)]

Representació GIS:

Nom capa element: Senyalització ferroviària-senyals fixos
Nom taula DB: atmgis_13_senyals_fixos
Nom camp geometria DB: geom

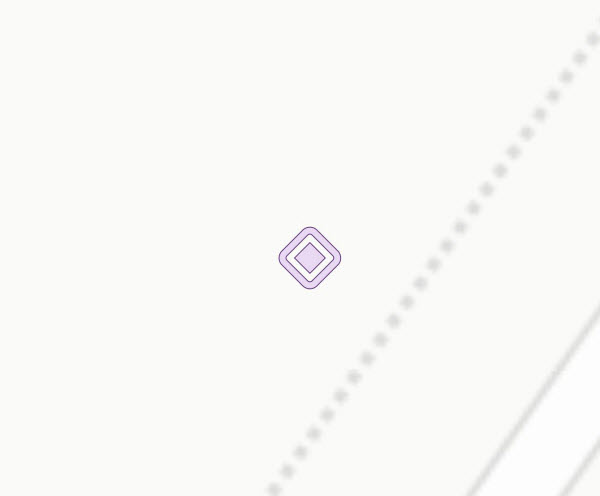

Representació gràfica:

    [symbol: 'senyal_fixe.svg', angle: '180', size: '3', weight: '0.3', color: '#4d1c6e', fillcolor: '#e9d9f3']

005 Senyals lluminosos

Identificador: 13005 | Codi: SFL | Geometria: PUNT

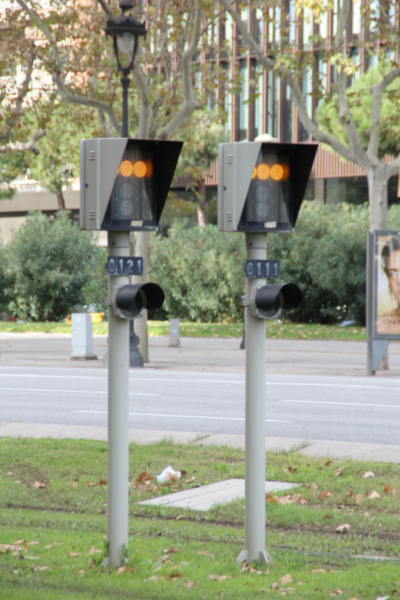

Senyal ferroviària lluminós. Són aquells senyals ferroviaris basats en senyalització lluminosa.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
TIPUS	Defineix el tipus de senyal lluminós. L'atribut ha de tenir un dels següents valors: Enclavament: Defineix que el senyal lluminós és de tipus Enclavament. Fixe: Defineix que la senyal lluminosa és de tipus Fixe. Posició d'agulla: Defineix que el senyal lluminós és de tipus Posició d'agulla. Cantonament: Defineix que el senyal lluminós és de tipus Cantonament.	[String (20)]
ENCLAVAMENT	Fa referència al nom de l'enclavament que controla el senyal lluminós.	[String (20)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4.	[String (20)]
CODI_INTERN	Fa referència al codi intern del senyal lluminós.	[String (20)]

Representació GIS:

Nom capa element: Senyalització ferroviària-senyals lluminosos
Nom taula DB: atmgis_13_senyals_lluminosos
Nom camp geometria DB: geom

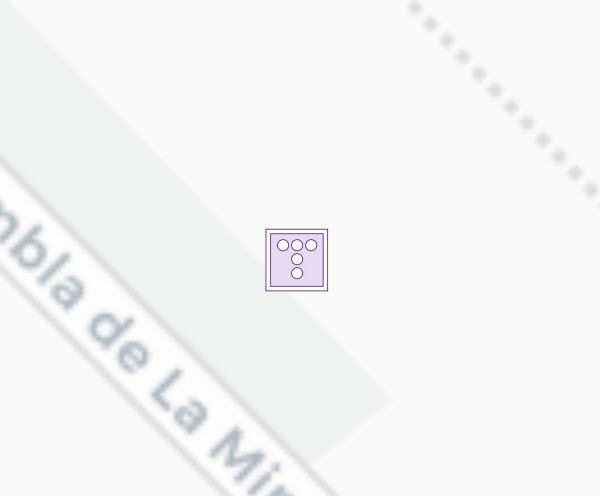

Representació gràfica:

    [symbol: 'senyal_lluminos.svg', angle: '180', size: '1.2', weight: '0.3', color: '#4d1c6e', fillcolor: '#e9d9f3']
