11 Subestacions

Grup: Sistemes Tramviaris · Número elements: 10

Emplaçaments, soterrats o en superfície, que reben l'energia elèctrica i la transformen i rectifiquen per als diferents consums del sistema tramviari.

001 Obra Civil

Identificador: 11001 | Codi: OBC | Geometria: POLÍGON

Emplaçament de la subestació. La subestació de tracció transforma i rectifica l'energia elèctrica proveïda de companyia a unes condicions de voltatge, corrent i freqüència adients per als diferents consums del tramvia. En aquest cas, l'element obra civil contempla el perímetre del conjunt.

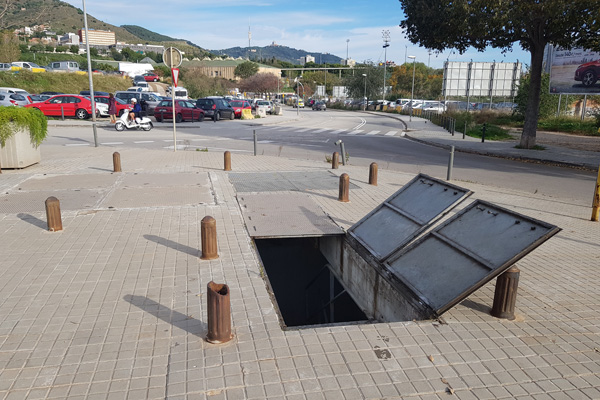

Foto de detall:

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]
DOCUMENT_ASSOCIAT	Nom d'un o més documents associats amb plànols de diversos detalls de l'element en qüestió.	[String (80)]

Representació GIS:

Nom capa element: Subestacions-obra civil
Nom taula DB: atmgis_11_obra_civil
Nom camp geometria DB: geom

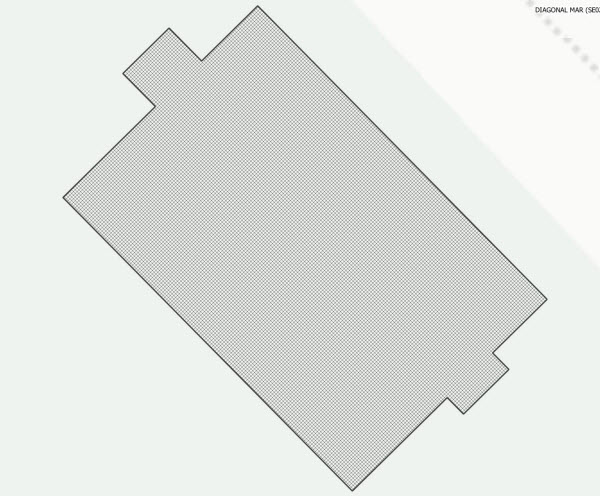

Representació gràfica:

    [weight: '0.5', dasharray: 'continua', color: '#434343', fillcolor: '#6e6e6e', fillstyle: 'trama en x', labelby: '@nom_subestacio + @codi_subestacio']

002 Transformadors

Identificador: 11002 | Codi: TRA | Geometria: POLÍGON

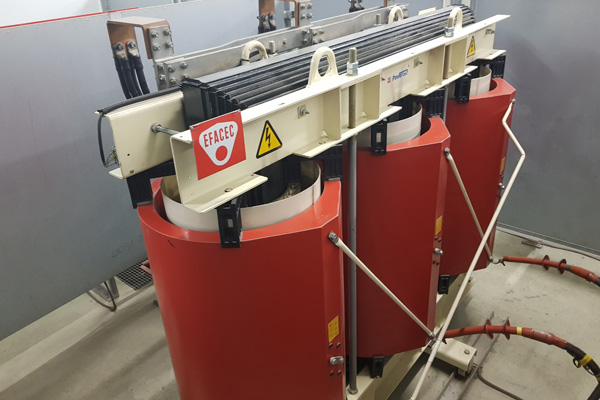

Transformador de tensió elèctrica. Màquina elèctrica d’inducció electromagnètica que permet convertir els valors de tensió d’entrada en valors diferents de sortida, sense modificar la potència.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]
POTENCIA	Potencia del transformador.	[String (10)]

Representació GIS:

Nom capa element: Subestacions-trafos
Nom taula DB: atmgis_11_transformadors
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#434343', fillcolor: '#eaeaea', fillstyle: 'solid', labelby: 't']

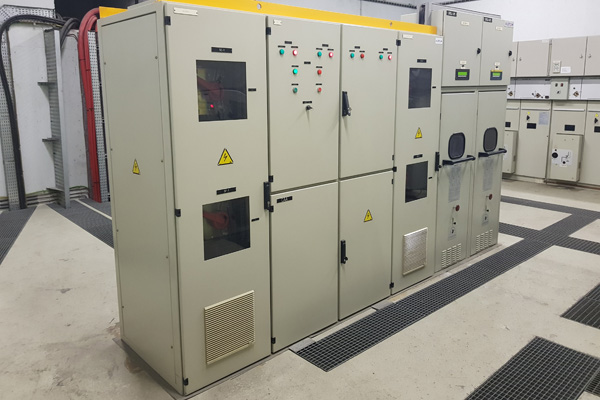

003 Cel·les MT 25 kV

Identificador: 11003 | Codi: CEL | Geometria: POLÍGON

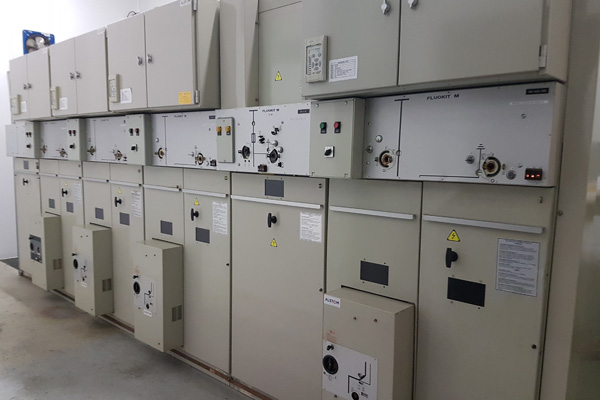

Cel·les de mitja tensió. Conjunt de seccions verticals on es troben ubicats diferents equips - de maniobra (interruptors de potència, seccionadors,...) de mesura (transformadors de tensió i de corrent,...) i de protecció/control – muntats en uns compartiments amb una estructura metàl·lica externa, amb la funció de rebre i distribuir l'energia elèctrica.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]

Representació GIS:

Nom capa element: Subestacions-cel·les
Nom taula DB: atmgis_11_cel·les_mt_25_kv
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#434343', fillcolor: '#eaeaea', fillstyle: 'solid', labelby: 'mt25']

004 Rectificadors 900 kW

Identificador: 11004 | Codi: REC | Geometria: POLÍGON

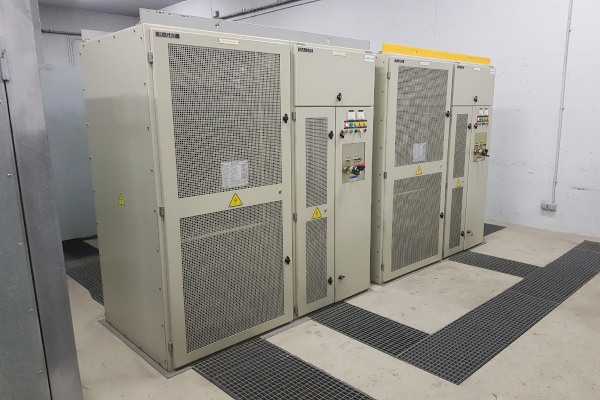

Rectificador de corrent elèctric. Dispositiu elèctric que converteix el corrent altern en corrent continu.

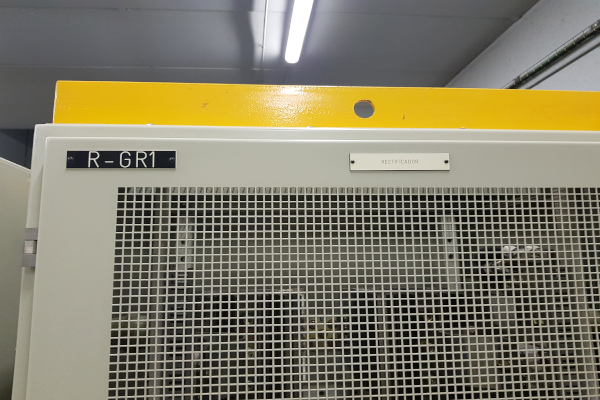

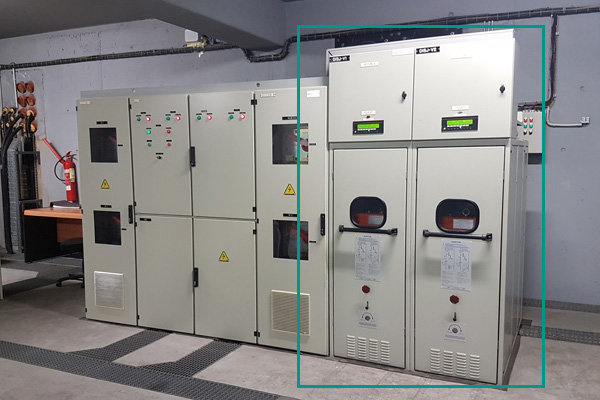

Foto de detall:

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]

Representació GIS:

Nom capa element: Subestacions-rectificadors
Nom taula DB: atmgis_11_rectificadors_900_kw
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#434343', fillcolor: '#eaeaea', fillstyle: 'solid', labelby: 'r']
    [symbol: 'armari.svg', angle: '90', size: '3', weight: '0.3', color: '#a02c41', fillcolor: '#966770']

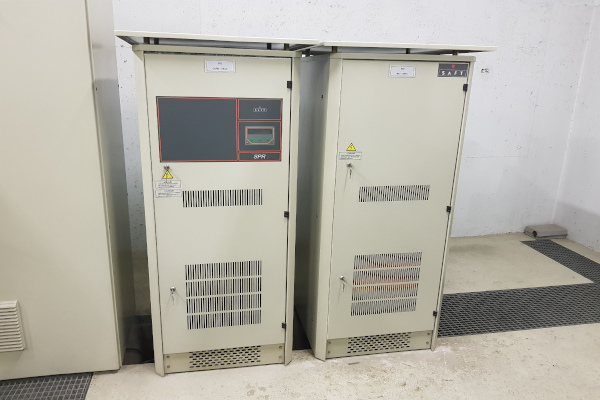

005 Carregadors i bateries

Identificador: 11005 | Codi: RCT | Geometria: POLÍGON

Acumuladors d'energia. Aparells acumuladors d'energia elèctrica que funcionen coma reservori.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]

Representació GIS:

Nom capa element: Subestacions-carregador i bateries
Nom taula DB: atmgis_11_carregadors_i_bateries
Nom camp geometria DB: geom

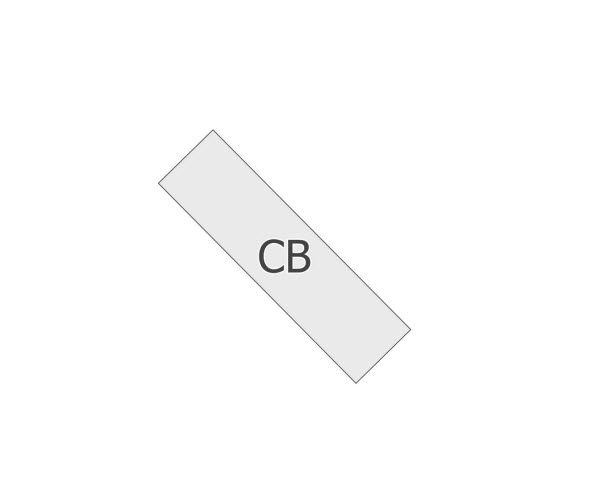

Representació gràfica:

    Simbologia no definida

006 Quadre BT

Identificador: 11006 | Codi: QUB | Geometria: POLÍGON

Quadre de baixa tensió. És el conjunt de mòduls que reben el circuit principal de BT del transformador i el distribueixen en diversos circuits individuals que alimenten diferents elements de la subestació.

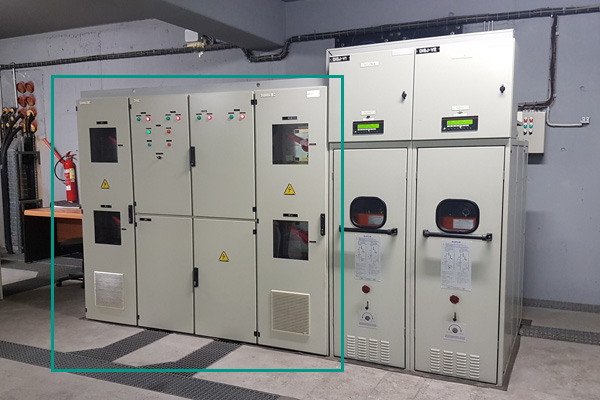

Foto de detall:

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]

Representació GIS:

Nom capa element: Subestacions-quadre bt
Nom taula DB: atmgis_11_quadre_bt
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#434343', fillcolor: '#eaeaea', fillstyle: 'solid', labelby: 'bt']

007 Quadre de control

Identificador: 11007 | Codi: QUC | Geometria: POLÍGON

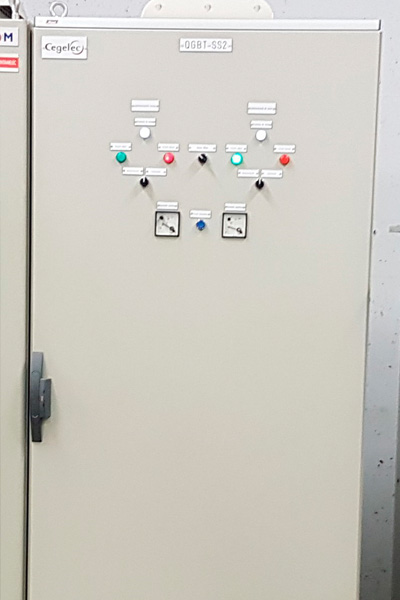

Quadre de control. Quadre que conté els comandaments per al control de la subestació.

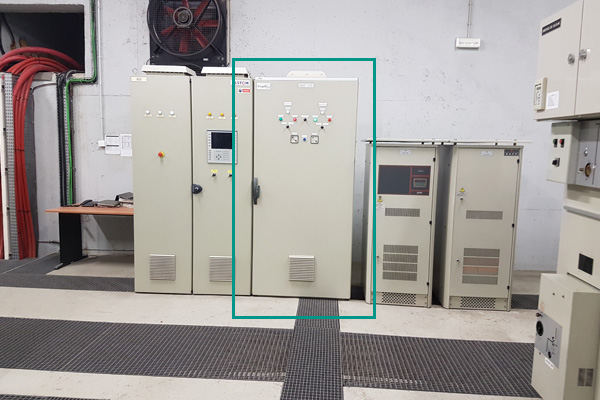

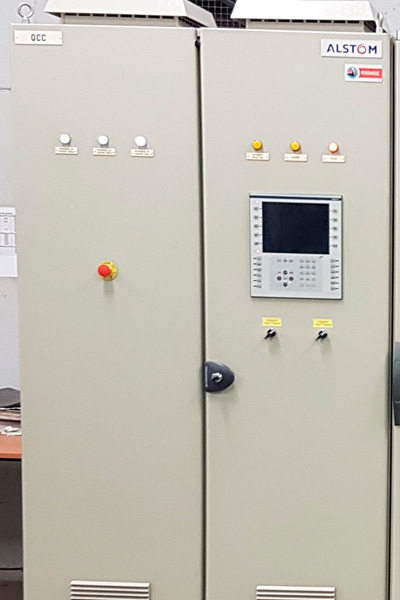

Foto de detall:

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]

Representació GIS:

Nom capa element: Subestacions-quadre de control
Nom taula DB: atmgis_11_quadre_de_control
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#434343', fillcolor: '#eaeaea', fillstyle: 'solid', labelby: 'qc']

008 Quadre de seccionadors 750 VCC

Identificador: 11008 | Codi: QUS | Geometria: POLÍGON

Quadre de seccionadors. Quadre que conté el comandament per al control dels seccionadors de catenària.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]

Representació GIS:

Nom capa element: Subestacions-quadre de seccionadors
Nom taula DB: atmgis_11_quadre_de_seccionadors_750_vcc
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#434343', fillcolor: '#eaeaea', fillstyle: 'solid', labelby: 'qs750']

009 Disjuntor 750 VCC

Identificador: 11009 | Codi: DIS | Geometria: POLÍGON

Disjuntors de la subestació Un disjuntor o interruptor automàtic és un dispositiu capaç d'interrompre o obrir un circuit elèctric quan la intensitat del corrent elèctric que hi circula excedeix d'un determinat valor o, en el cas que es produeixi un curtcircuit, amb l'objectiu de no causar danys a la instal·lació elèctrica.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]

Representació GIS:

Nom capa element: Subestacions-disjuntors
Nom taula DB: atmgis_11_disjuntor_750_vcc
Nom camp geometria DB: geom

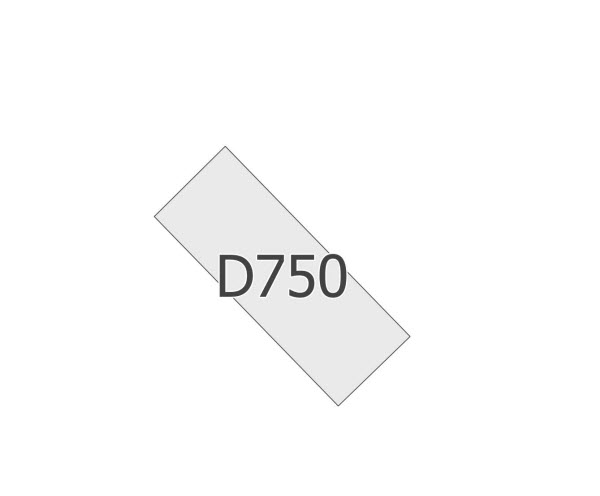

Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#434343', fillcolor: '#eaeaea', labelby: 'd750']

010 SAA

Identificador: 11010 | Codi: SAA | Geometria: POLÍGON

Seccionador d'Aïllament Automàtic. Seccionador que permet aïllar una subestació de la xarxa de tracció per incidència o manteniment.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
CODI_SUBESTACIO	Indica el codi intern de la subestació.	[String (20)]
NOM_SUBESTACIO	Indica el nom complert de la subestació.	[String (30)]

Representació GIS:

Nom capa element: SAA
Nom taula DB: atmgis_11_saa
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.3', dasharray: 'continua', color: '#434343', fillcolor: '#eaeaea', fillstyle: 'solid', labelby: 'saa']
