02 Traçat

Grup: Obra Civil · Número elements: 6

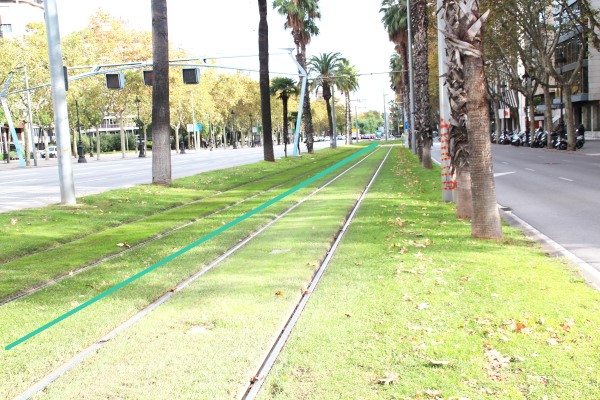

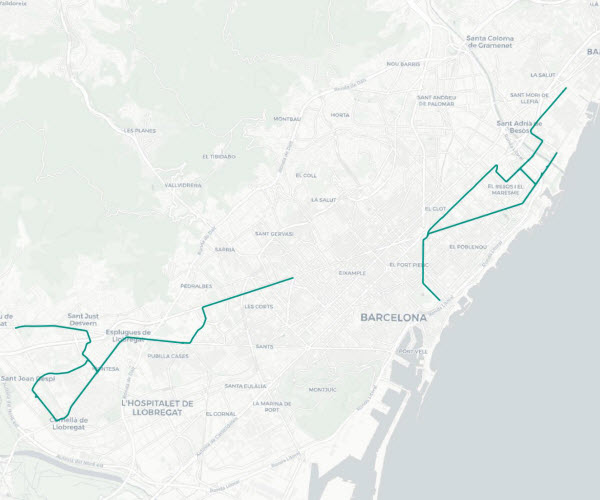

001 Eix de plataforma

Identificador: 02001 | Codi: EIP | Geometria: LÍNIA

Eix de la plataforma de tramvia. Línia imaginària que passa pel mig de la plataforma de via de forma equidistant als seus límits. Serveix de referència per a les seccions transversals.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]

Representació GIS:

Nom capa element: Traçat-eix de plataforma
Nom taula DB: atmgis_02_eix_de_plataforma
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.6', dasharray: 'continua', color: '#009688']

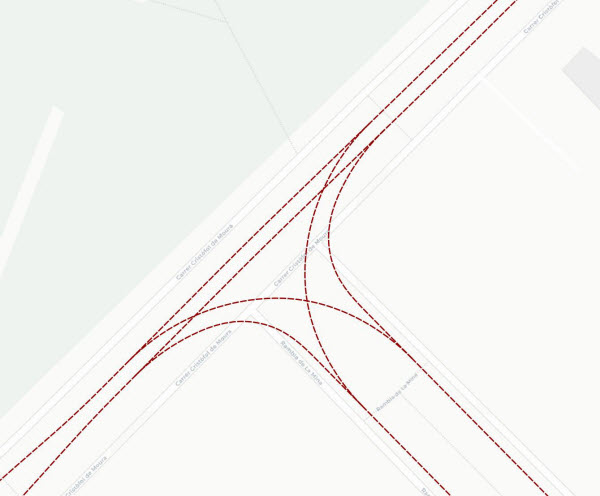

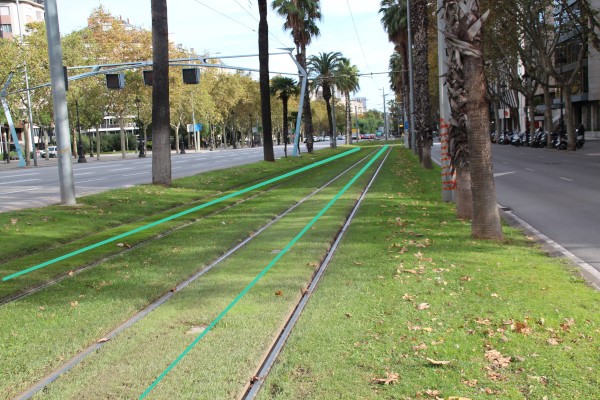

002 Eix de via

Identificador: 02002 | Codi: EIX | Geometria: LÍNIA

Eix de via. Línia imaginària que passa paral·lela i equidistant entre els 2 fils de rail d'una via.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4. Si l'element està en més d'una via s'indicarà les vies separades per un guionet, per exemple: 1-2. Si l'element no disposa de via s'indicarà si està ubicat al costat BCN o BESOS.	[String (20)]

Representació GIS:

Nom capa element: Traçat-eix
Nom taula DB: atmgis_02_eix_de_via
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.26', dasharray: '3 1', color: '#930202']

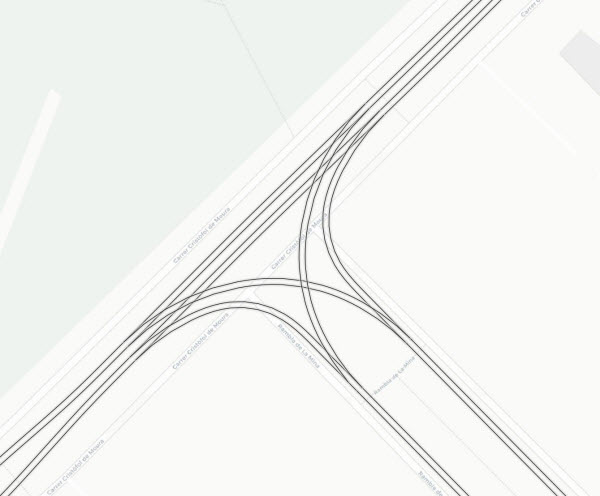

003 Carrils

Identificador: 02003 | Codi: CAR | Geometria: LÍNIA

Rails o carrils d'una via. El rail o carril és cadascuna de les barres metàl·liques que formen la via que guia els vehicles ferroviaris i per sobre les quals rodolen les rodes.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
TIPUS	Es refereix al tipus de secció de carril o a l'aparell de via en cas de que n'hi hagi. Aquest últim porta implícit la secció de carril. L'atribut ha de tenir un dels següents valors: Ri55: Defineix que el carril és de tipus Ri55. Ri60: Defineix que el carril és de tipus Ri60. UIC: Defineix que el carril és de tipus UIC.	[String (20)]

Representació GIS:

Nom capa element: Via-carrils
Nom taula DB: atmgis_02_carrils
Nom camp geometria DB: geom
Representació gràfica:

    part 1 [weight: '0.26', dasharray: 'continua', color: '#232323']
    part 2 [weight: '1.4', dasharray: 'continua', color: '#d6d6d6', fillopacity: '46', fillstyle: 'solid']

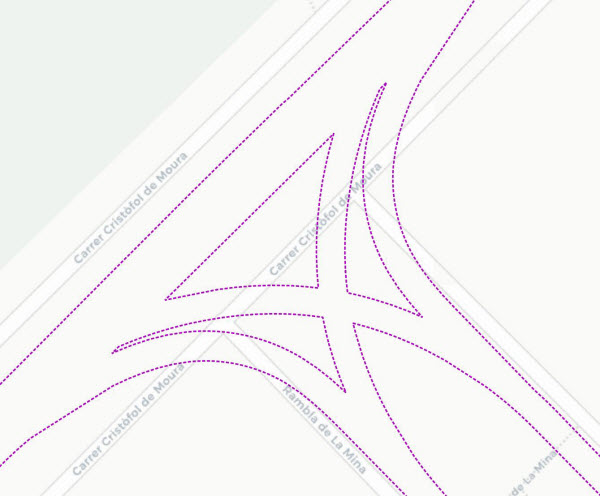

004 Gàlib lliure d'obstacles (GLO)

Identificador: 02004 | Codi: GLO | Geometria: LÍNIA

Línies que delimiten el gàlib lliure d'obstacles. El gàlib lliure d'obstacles és el gàlib dins del qual no s'han d'implantar obstacles tals com: estructures, pals de senyalització, pals suports de les línies aèries, amb l'excepció això de les vores de les d'andanes. Es defineix a partir del gàlib dinàmic del vehicle augmentat per una làmina d'aire.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]

Representació GIS:

Nom capa element: Traçat-glo
Nom taula DB: atmgis_02_galib_lliure_obstacles_glo
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '0.26', dasharray: '2 1', color: '#ad06bf']

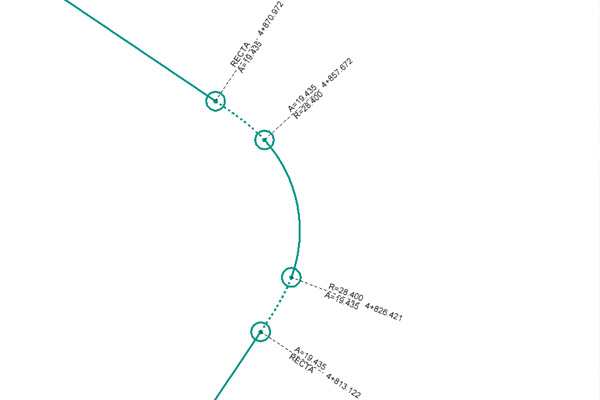

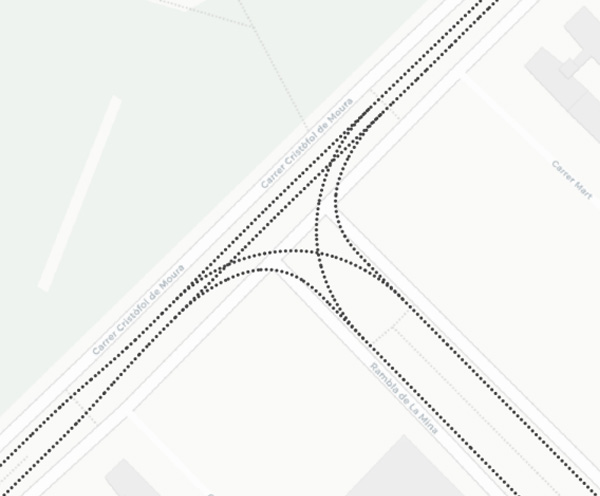

005 Geometria eixos de via (Planta)

Identificador: 02005 | Codi: EII | Geometria: LÍNIA

Informació de la geometria dels eixos de via en planta Capa amb l'eix de via segmentat a partir de punts quilomètrics destacats en planta.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
PK_INICI	Pk inici del tram	[String (15)]
PK_FINAL	Pk final del tram	[String (15)]
EIX	Codi d'eix sobre el que està ubicat el PK	[String (15)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4.	[String (20)]
LONGITUD	Llargada del tram	[Real (3)]
CLOTOIDE	Paràmetre A de la clotoide a partir del PK (A)	[Real (3)]
RADI	Radi a partir del PK (R en metres)	[Real (3)]

Representació GIS:

Nom capa element: Geometria-eixos-via-planta
Nom taula DB: atmgis_02_geometria_eixos_de_via_planta
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '1', dasharray: 'punts', color: '#434343', fillcolor: '#434343']

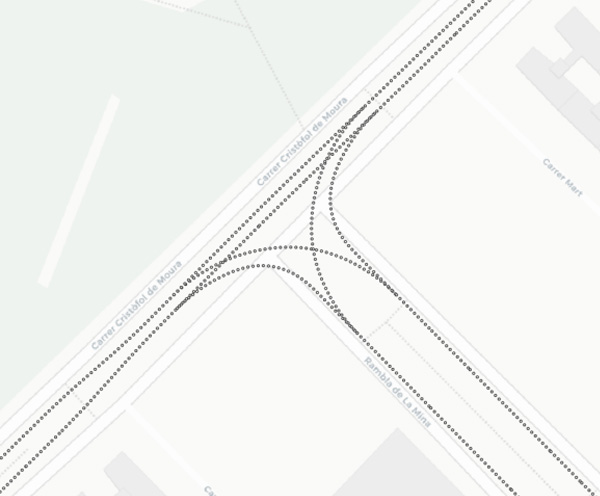

006 Geometria eixos de via (Alçat)

Identificador: 02006 | Codi: EIA | Geometria: LÍNIA

Informació de la geometria dels eixos de via en alçat Capa amb l'eix de via segmentat a partir de punts quilomètrics destacats en alçat.

Atributs

Atribut	Tipus	Descripció
XARXA	Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides.	[String (20)]
CODI_ACTIU	Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única.	[String (20)]
PK_INICI	Pk inici del tram	[String (15)]
PK_FINAL	Pk final del tram	[String (15)]
EIX	Codi d'eix sobre el que està ubicat el PK	[String (15)]
VIA	Determina sobre quin número de via es troba l'element. Els números de via són 1, 2, 3 i 4.	[String (20)]
LONGITUD	Llargada del tram	[Real (3)]
KV	KV a partir del PK	[Real (3)]
PENDENT	Valor del pendent a partir del PK (en %). El símbol positiu o negatiu indica pendent positiu o negatiu segons la direcció d’avançament del PK.	[Real (3)]

Representació GIS:

Nom capa element: Geometria-eixos-via-alçat
Nom taula DB: atmgis_02_geometria_eixos_de_via_alcat
Nom camp geometria DB: geom
Representació gràfica:

    [weight: '1', dasharray: 'punts', color: '#434343', fillcolor: '#ffffff']
