16 Videovigilància


Grup: Sistemes Tramviaris · Número elements: 2


Es tracta del sistema o circuit de videocàmeres instal·lades a parades, cruïlles, zones de maniobra i altres instal·lacions tramviàries, per a la vigilància i seguretat de les instal·lacions i usuaris, així com per a la gestió d'incidències.


001 Càmeres

Identificador: 16001 | Codi: CAM | Geometria: PUNT

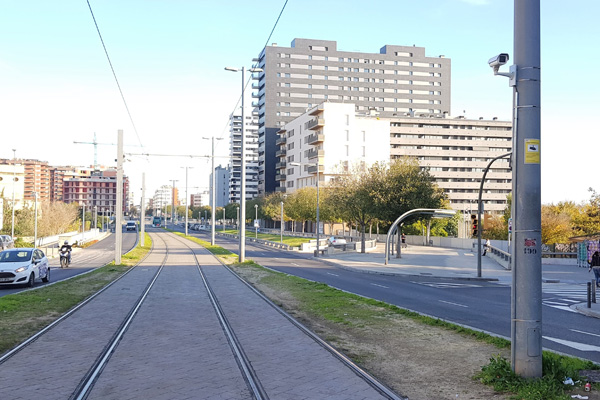

Càmeres de videovigilància. El sistema de videovigilància consisteix en un conjunt de càmeres de vídeo, connectades a un aparell de registre i connexió amb el Centre de Control, des d'on es poden descarregar i/o veure imatges en temps real d'un àmbit d'interès dins del domini públic del tramvia.


160011

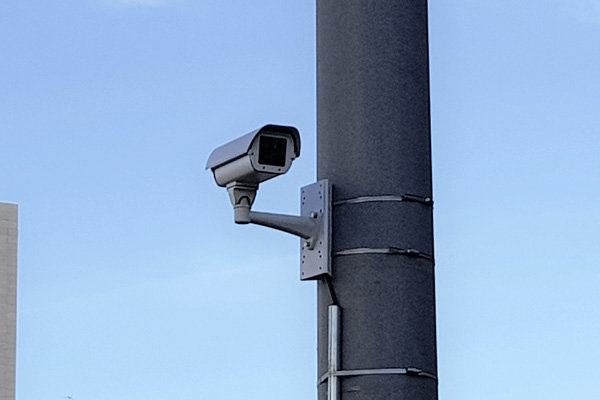

Foto de detall:

160012


Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
CODI_INTERN Codi intern de la càmera. [String (10)]
MODEL Indiquen el model de la càmera. [String (20)]
CABLEJAT Indica el tipus de cableja que vas des de la videocàmera l'armari corresponent. Pot ser FO (fibra òptica), UTP (ethernet) o Coaxial . L'atribut ha de tenir un dels següents valors:
  • Coaxial: Defineix el tipus de cablejat del circuit de videovigilància com a Coaxial. Veure

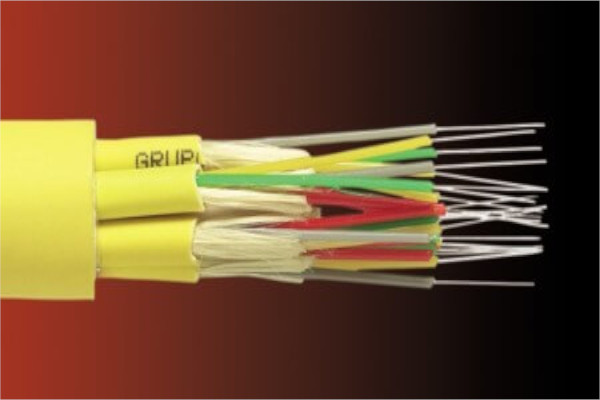

  • FO (fibra optica): Defineix el tipus de cablejat del circuit de videovigilància com a FO. Veure
  • UTP: Defineix el tipus de cablejat del circuit de videovigilància com a UTP (ethernet). Veure
  • UTP+FO: Defineix el tipus de cablejat del circuit de videovigilància com a UTP+FO.
[String (20)]
CODI_PARADA Codi de la parada a la que estan connectades les càmeres. [String (20)]

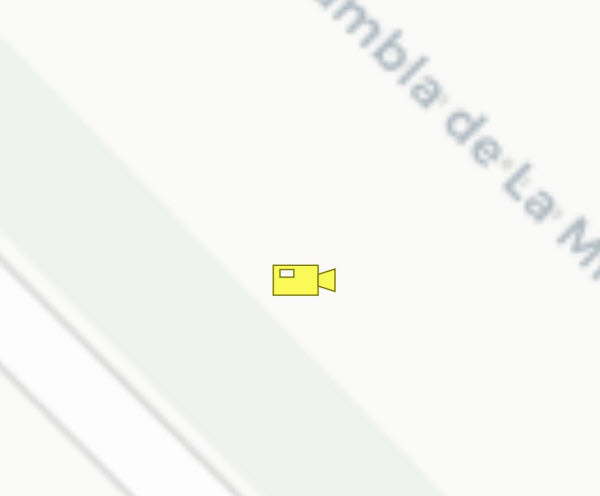

Representació GIS:


160013

Nom capa element: Videovigilància-càmeres
Nom taula DB: atmgis_16_cameres
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'camera.svg', size: '3', weight: '0.5', color: '#777300', fillcolor: '#f9f957']



002 Armaris

Identificador: 16002 | Codi: ARV | Geometria: PUNT

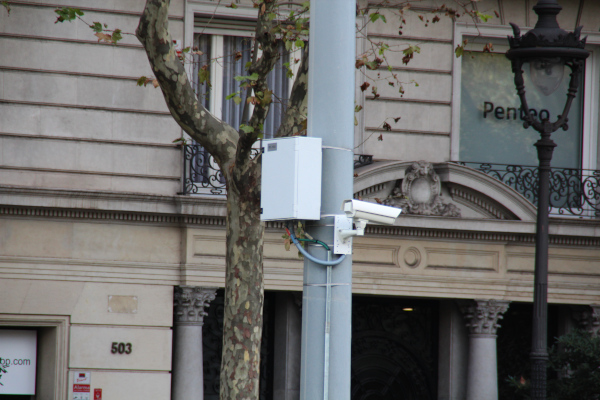

Armaris de videovigilància Són els armaris que emmagatzemen equips necessaris per al funcionament del sistema de videovigilància, tals com convertidors fibra-ethernet, switchos, videogravadors, etc.


160021

Atributs

Atribut Tipus Descripció
XARXA Indica a la xarxa a la qual pertany la infraestructura tramviària. Actualment Trambaix (TBX) o bé Trambesòs (TBS). En un futur es podran incloure altres xarxes encara no definides. [String (20)]
CODI_ACTIU Codi que identifica un element en el GIS de forma unívoca. Està format per 4 parts separades per un guió. Comença amb el prefix TRM, després el codi de l'element segons el model de dades, un numero de dos dígits que indica l'operador o creador i un número de 5 dígits que identifica l'element al GIS de forma única. [String (20)]
TIPUS Defineix la diferent tipologia dels armaris inclosos dins del sistema de videovigilància. Aquests poden ser de cablejat, de videogravador, o de conversió fibra-Ethernet. L'atribut ha de tenir un dels següents valors:
  • conversio fibra-ethernet: Indica que l'armari de videovigilància és de tipus conversió de fibra òptica a Ethernet.
  • videogravador: Indica que l'armari de videovigilància és de tipus videogravador.
  • cablejat: Indica que l'armari de videovigilància és de tipus cablejat.
[String (30)]

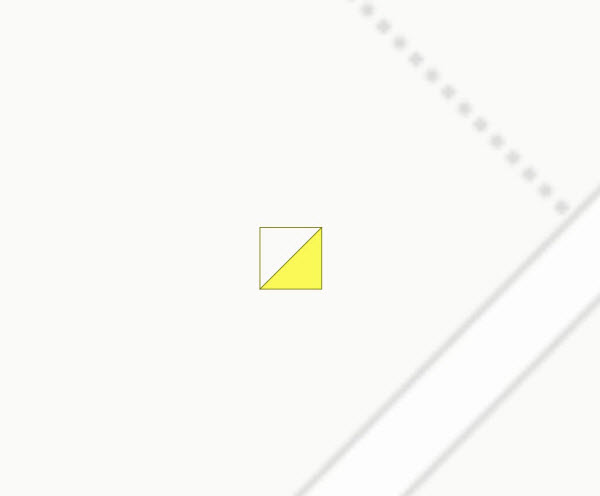

Representació GIS:


160022

Nom capa element: Videovigilància-armaris
Nom taula DB: atmgis_16_armaris
Nom camp geometria DB: geom
Representació gràfica:

    [symbol: 'armari.svg', angle: '90', size: '3', weight: '0.3', color: '#777300', fillcolor: '#f9f957']
